Xếp hạng điện áp ảnh hưởng đến việc lựa chọn cáp trong hệ thống điều khiển

Định mức 450/750V bật cáp điều khiển cách điện bằng nhựa s không chỉ đơn giản là ngưỡng tối đa — nó xác định lớp cách điện của cáp và xác định khả năng tương thích với các thiết bị bảo vệ, khối đầu cuối và vỏ bọc. Xếp hạng điện áp không phù hợp là một trong những nguyên nhân phổ biến nhất gây ra sự suy giảm cách điện sớm trong bảng điều khiển.

Trong thực tế, mạch điều khiển hiếm khi hoạt động gần mức điện áp định mức. Thay vào đó, xếp hạng sẽ chi phối độ bền điện môi và khoảng cách đường dây theo yêu cầu của vật liệu cách nhiệt. Đối với các hệ thống điều khiển điện áp thấp, cáp định mức 450/750V mang lại giới hạn an toàn có ý nghĩa, đặc biệt là trong môi trường có xung điện đột ngột hoặc sự cố chạm đất.

Các yếu tố chính để phù hợp với cấp điện áp:

• Điện áp định mức của khối đầu cuối phải bằng hoặc lớn hơn định mức cách điện của cáp
• Các phụ kiện tuyến cáp và ống dẫn phải được xếp hạng cho cùng loại lắp đặt
• Việc bó các loại cáp có cấp điện áp khác nhau lại với nhau cần có lớp cách điện của cáp có định mức cao nhất để áp dụng trên bó
• IEC 60227 và GB/T 9330 cung cấp khung tham chiếu chính thức cho họ cáp này

Công ty TNHH Cáp Chiết Giang Huapu sản xuất các loại cáp này tuân thủ nghiêm ngặt cả tiêu chuẩn IEC và GB, mang lại cho các nhóm mua sắm sự tin cậy về tài liệu cần thiết cho việc kiểm tra và chứng nhận hệ thống.

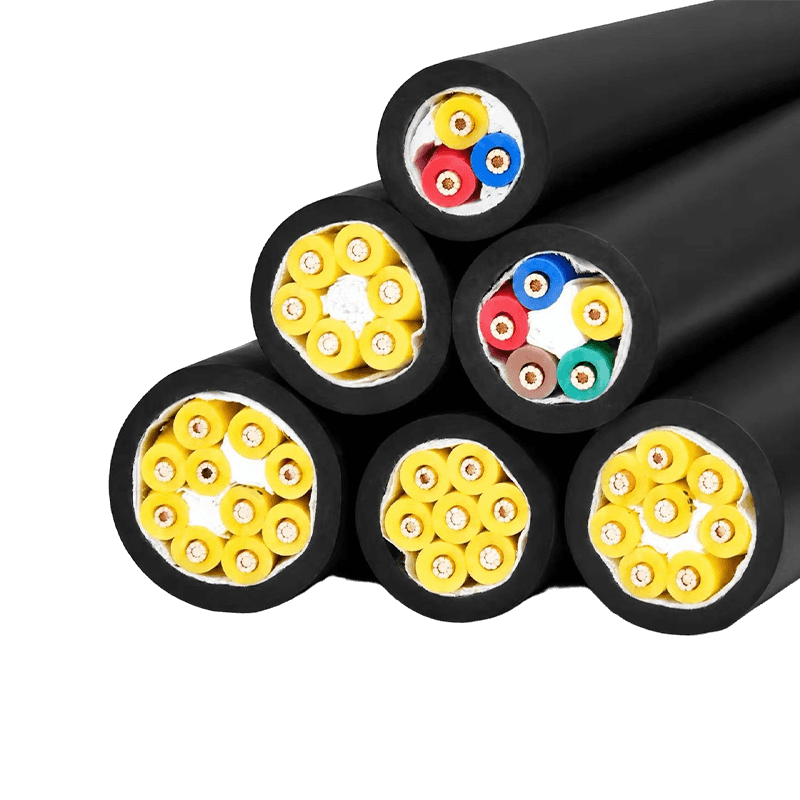

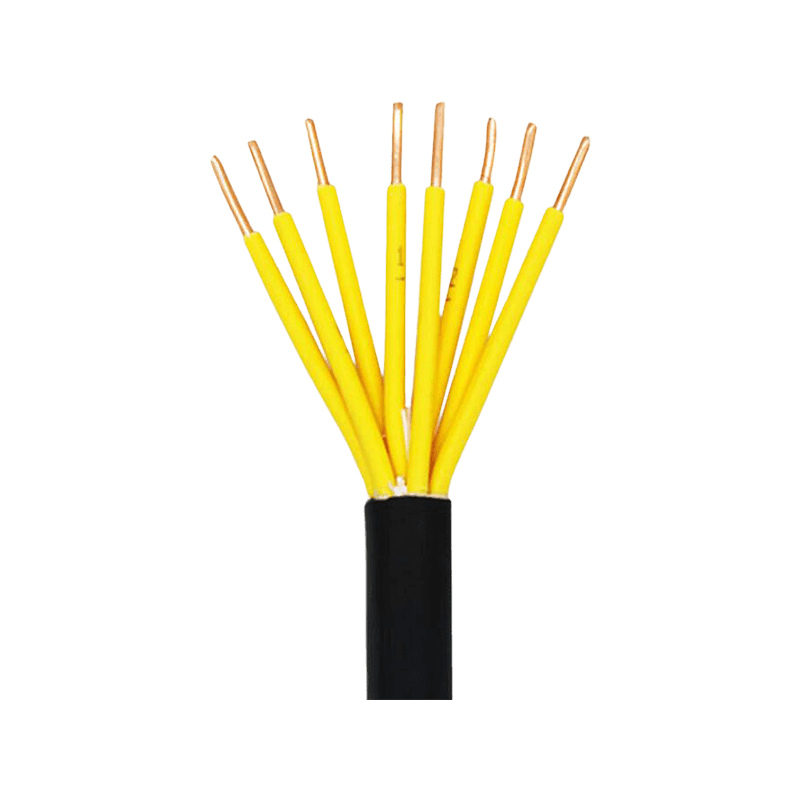

Số lượng lõi và tiết diện: Kết hợp cáp điều khiển đa lõi với thiết kế mạch của bạn

Cáp điều khiển nhiều lõi được xác định bởi hai thông số chính: số lõi và tiết diện dây dẫn (mm2). Đây không phải là những quyết định có thể thay thế cho nhau - một quyết định chi phối công suất tín hiệu, quyết định còn lại chi phối khả năng mang dòng điện và sụt áp trên khoảng cách.

Lựa chọn số lượng lõi nên dự đoán số lõi dự phòng — thực tiễn trong ngành khuyến nghị phân bổ thêm 10–20% lõi ngoài nhu cầu mạch điện hiện tại để đáp ứng các sửa đổi trong tương lai mà không cần kéo lại cáp. Điều này đặc biệt có liên quan trong việc chế tạo bảng điều khiển và điều khiển điện của máy công cụ, nơi việc trang bị thêm rất tốn kém.

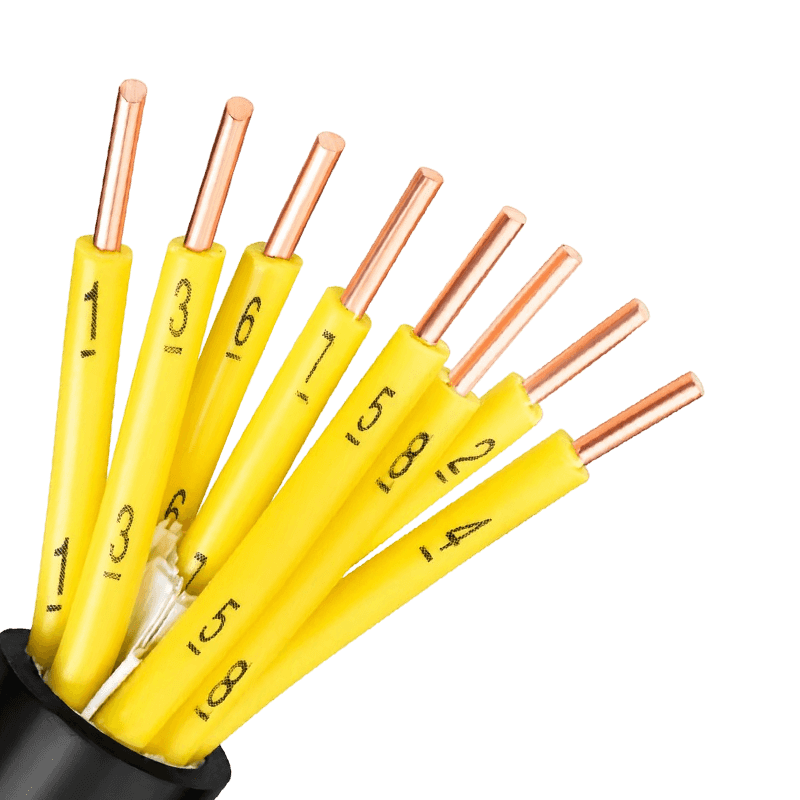

Đối với các bố cục đa lõi dày đặc, việc nhận dạng dây dẫn cũng rất quan trọng: đánh số thứ tự, mã màu theo tiêu chuẩn IEC 60445 hoặc kết hợp cả hai đều giúp giảm lỗi vận hành và đơn giản hóa việc theo dõi bảo trì.

Cách điện PVC trong cáp điều khiển: Nó hoạt động ở đâu và ở đâu có giới hạn

PVC (polyvinyl clorua) vẫn là vật liệu cách nhiệt chiếm ưu thế cho cáp điều khiển cách điện bằng nhựa do chi phí thấp, dễ gia công và khả năng kháng hóa chất rộng. Tuy nhiên, việc lựa chọn vật liệu phải được quyết định bởi môi trường lắp đặt chứ không chỉ là giá cả.

Trường hợp vật liệu cách nhiệt PVC tiêu chuẩn hoạt động tốt:

• Lắp đặt trong nhà với nhiệt độ môi trường xung quanh ổn định (thường từ –15°C đến 70°C)
• Tủ điều khiển, khay cáp và hệ thống ống dẫn có khả năng tiếp xúc với tia cực tím hạn chế
• Môi trường không tiếp xúc lâu dài với dầu, dung môi hoặc axit đậm đặc

Khi nào cần xem xét các lựa chọn thay thế:

• Không có halogen ít khói (LSHF/LSZH) cần có các biến thể trong không gian công cộng kín, đường hầm và môi trường đường sắt, nơi quy định việc tạo ra khói độc hại trong các sự kiện hỏa hoạn
• Chống cháy hoặc chống cháy các cấp được chỉ định cho các mạch điều khiển nhà máy điện và các hệ thống quan trọng về an toàn trong đó tính toàn vẹn của mạch liên tục trong trường hợp hỏa hoạn là bắt buộc
• Chất cách điện bằng polyetylen liên kết ngang (XLPE) mang lại độ bền nhiệt vượt trội cho các ứng dụng có nhiệt độ hoạt động liên tục vượt quá 70°C

Phạm vi sản xuất của chúng tôi bao gồm tất cả các loại vật liệu cách nhiệt này, có nghĩa là các chuyên gia có thể chuẩn hóa mối quan hệ với nhà cung cấp trong khi vẫn đáp ứng các yêu cầu ứng dụng cụ thể trên toàn cơ sở.

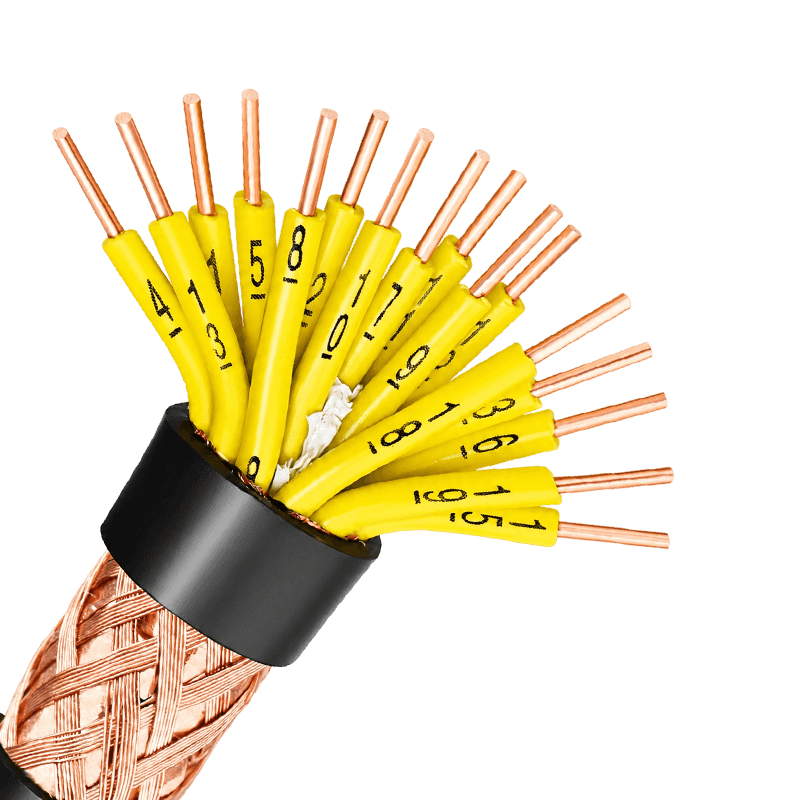

Che chắn trong cáp điều khiển: Khi nào cần thiết và loại nào cần chỉ định

Không phải tất cả cáp điều khiển đa lõi các hoạt động cần được che chắn, nhưng việc xác định sai những hoạt động đó là nguồn gây nhiễu tín hiệu thường xuyên trong các cơ sở lắp đặt công nghiệp. Quyết định phụ thuộc vào loại tín hiệu, định tuyến cáp và môi trường điện từ của cơ sở.

Nói chung, tín hiệu analog (4–20mA, 0–10V) và đầu ra cảm biến mức thấp dễ bị tổn thương nhất nhiễu điện từ (EMI). Tín hiệu điều khiển kỹ thuật số có khả năng chịu nhiễu tốt hơn, mặc dù vẫn nên che chắn khi cáp chạy song song với cáp nguồn trên khoảng cách xa.

Một quy tắc thường bị bỏ qua: nối đất bằng lá chắn chỉ được thực hiện ở một đầu trong hầu hết các mạch tín hiệu của thiết bị để ngăn chặn dòng điện vòng lặp mặt đất gây ra nhiễu mà tấm chắn có nhiệm vụ chặn. Trong các mạch điều khiển nhà máy điện và trạm biến áp, cách nối đất có thể khác nhau - luôn tuân theo sơ đồ nối đất của nhà tích hợp hệ thống.

Kỷ luật định tuyến cũng quan trọng không kém: duy trì sự tách biệt vật lý giữa các bó cáp điều khiển và cáp nguồn dòng điện cao - lý tưởng nhất là 200mm trở lên trong đó việc chạy song song là không thể tránh khỏi — giảm nhiễu tại nguồn, giảm sự phụ thuộc vào việc chỉ che chắn.
