Cáp nguồn VFD (Ổ đĩa biến tần) Nhà sản xuất

Tại sao cáp nguồn tiêu chuẩn không thành công trong các ứng dụng VFD

Cáp dẫn động tần số thay đổi (VFD) hoạt động trong môi trường khắc nghiệt về điện mà cáp điện thông thường không được thiết kế để tồn tại. Khi VFD chuyển đổi nguồn điện xoay chiều tần số cố định thành đầu ra có tần số thay đổi, nó sẽ thực hiện điều đó thông qua việc chuyển đổi nhanh IGBT (Bóng bán dẫn lưỡng cực có cổng cách điện) ở tần số sóng mang thường dao động từ 2 kHz đến 16 kHz. Mỗi sự kiện chuyển mạch tạo ra các xung điện áp dốc phía trước với thời gian tăng ngắn từ 0,1 đến 1 micro giây và điện áp cực đại có thể đạt gấp 2 đến 3 lần điện áp bus DC danh định do trở kháng cáp không khớp và hiện tượng sóng phản xạ. Cáp nguồn cách điện XLPE hoặc PVC tiêu chuẩn chịu ứng suất dV/dt cao lặp đi lặp lại này sẽ có hoạt động phóng điện cục bộ tăng tốc bên trong lớp cách điện, dẫn đến đánh thủng điện môi sớm — thường trong vòng vài tháng thay vì hàng thập kỷ sử dụng như dự kiến. Cáp nguồn điều khiển tần số thay đổi có điện áp định mức 6kV trở xuống được thiết kế đặc biệt với hệ thống cách điện tăng cường, bố trí dây dẫn nối đất đối xứng và kết cấu điện dung thấp để chịu được những ứng suất điện này trong suốt thời gian sử dụng định mức đầy đủ của chúng.

Điện áp sóng phản xạ và độ dài cáp khuếch đại vấn đề như thế nào

Một trong những rủi ro bị đánh giá thấp nhất trong việc lắp đặt VFD là hiệu ứng sóng phản xạ, ngày càng trở nên nghiêm trọng khi cáp chạy giữa biến tần và động cơ ngày càng dài. Khi xung điện áp tăng nhanh truyền xuống cáp và chạm vào các đầu cực của động cơ - nơi có trở kháng cao so với trở kháng đột biến của cáp - một phần xung sẽ phản xạ ngược về phía ổ đĩa. Sự chồng chất của sóng tới và sóng phản xạ có thể tạo ra điện áp cực đại ở các đầu cực động cơ cao hơn đáng kể so với điện áp đầu ra của biến tần. Đối với hệ thống truyền động 460 V, điện áp đầu cuối vượt quá 1.200 V không phải là hiếm khi chạy cáp dài. Chiều dài cáp tới hạn mà tại đó hiệu ứng này trở nên có hại phụ thuộc vào thời gian tăng chuyển mạch của ổ đĩa và tốc độ truyền của cáp. Theo hướng dẫn chung, việc chạy cáp vượt quá 50–100 mét với bộ truyền động chuyển mạch nhanh (thời gian tăng dưới 0,5 µs) phải được coi là có rủi ro cao mà không được giảm thiểu. Các giải pháp bao gồm lắp đặt cuộn kháng đầu ra hoặc bộ lọc dV/dt tại biến tần, sử dụng cáp có trở kháng đột biến cao hơn hoặc chọn cáp nguồn Biến tần có dây dẫn nối đất được bố trí đối xứng để giảm trở kháng đặc tính của cáp không khớp với động cơ.

Bố trí dây dẫn nối đất đối xứng: Cốt lõi của thiết kế cáp VFD

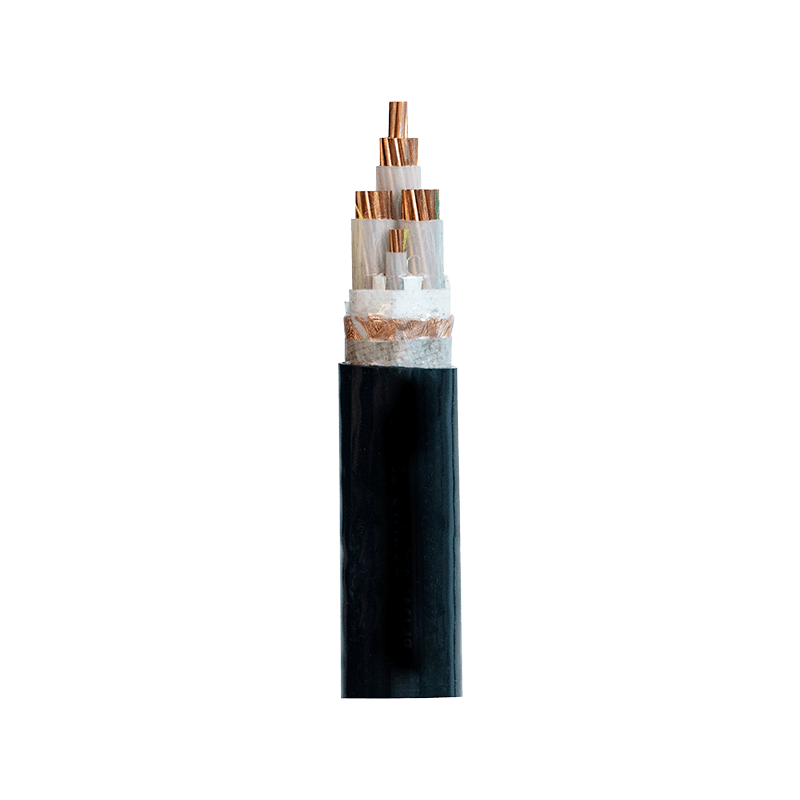

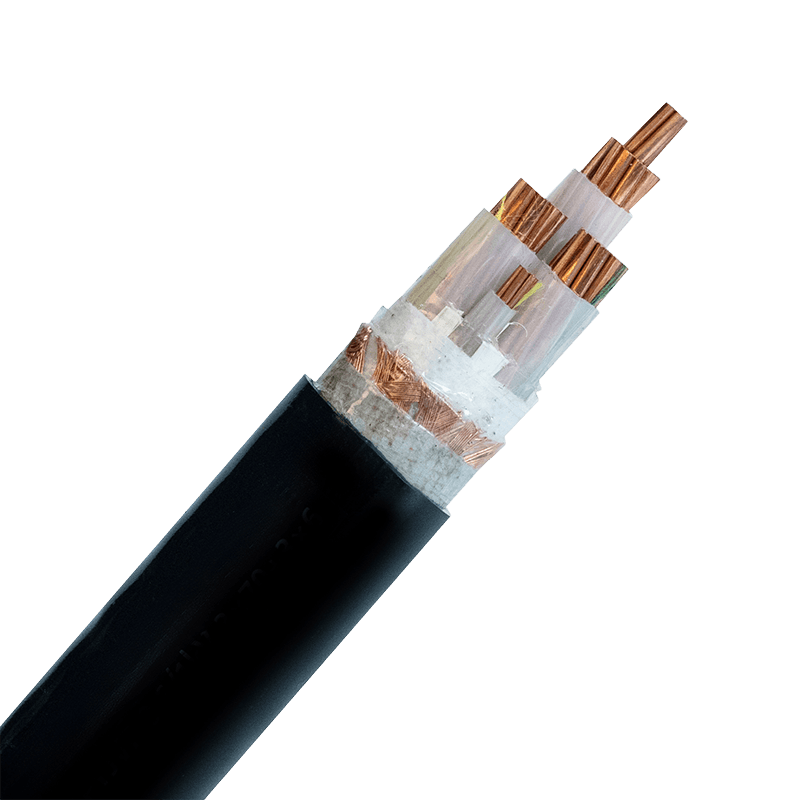

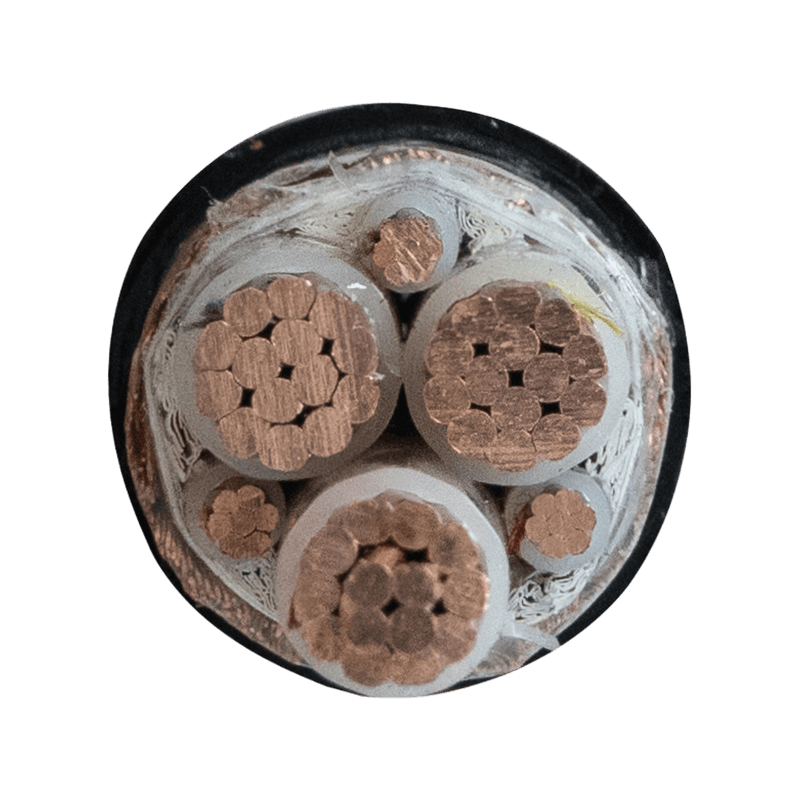

Đặc điểm cấu trúc xác định của cáp Biến tần (VFD) được thiết kế có mục đích - trái ngược với cáp khay được tái sử dụng hoặc bộ cấp nguồn động cơ tiêu chuẩn - là sự sắp xếp đối xứng của các dây dẫn nối đất. Thay vì một dây nối đất lệch sang một bên, cáp VFD thực sự kết hợp ba dây dẫn nối đất được đặt đối xứng (hoặc tấm chắn băng đồng phủ sóng toàn bộ cộng với ba dây dẫn nối đất) bao quanh ba dây dẫn pha. Hình học này phục vụ hai chức năng quan trọng. Đầu tiên, nó cung cấp đường trở về tần số cao, trở kháng thấp cho dòng điện ở chế độ chung được tạo ra bởi hành động chuyển mạch của VFD, giới hạn chúng trong cáp thay vì cho phép chúng chạy qua khung động cơ, vòng bi và các cấu trúc cơ khí được kết nối. Thứ hai, tính đối xứng đảm bảo rằng sự ghép điện dung từ mỗi dây dẫn pha đến tấm chắn tổng thể là bằng nhau, giúp giảm dòng điện chế độ chung được đưa vào hệ thống nối đất. Tại Chiết Giang Huapu Cable Co., Ltd., các công trình cáp VFD của chúng tôi được phát triển với kiến ​​trúc đối xứng này như một yêu cầu thiết kế không thể thương lượng, được xác nhận thông qua phòng thí nghiệm nội bộ của chúng tôi với thiết bị đo trở kháng tần số cao.

Xếp hạng điện áp cách điện và hiệu suất phóng điện một phần ở mức 6kV trở xuống

Đối với cáp nguồn Biến tần có điện áp định mức từ 6kV trở xuống, hệ thống cách điện phải được đánh giá không chỉ ở tần số nguồn (50/60 Hz) mà còn ở các điều kiện xung mà VFD thực sự tạo ra. Các tiêu chuẩn IEC 60034-17 và IEC 60034-25 đề cập đến cách điện cuộn dây động cơ cấp nguồn bằng biến tần và các yêu cầu của chúng được đưa trực tiếp vào thông số cách điện của cáp. Điện áp khởi động phóng điện cục bộ (PD) (PDIV) là thước đo quan trọng: điện áp tại đó quá trình ion hóa tự duy trì bắt đầu bên trong các khoảng trống hoặc chất gây ô nhiễm trong lớp cách điện. Đối với cáp VFD trung áp ở cấp 6kV, lớp cách điện thường là polyetylen liên kết ngang (XLPE) với độ dày thành được thiết kế để duy trì ứng suất điện vận hành ở mức thấp hơn ngưỡng khởi động PD ngay cả trong điều kiện xung. Thử nghiệm điển hình theo IEC 60502-2 cho cáp 6kV bao gồm khả năng chịu điện áp xoay chiều ở 3,5 × U0 trong 5 phút và đo phóng điện cục bộ ở 1,73 × U0, nhưng các nhà sản xuất có trách nhiệm còn thực hiện thêm các thử nghiệm điện áp xung mô phỏng các xung tăng nhanh từ chuyển mạch VFD — một thử nghiệm không phải lúc nào cũng được yêu cầu theo tiêu chuẩn cơ bản nhưng cần thiết để xác nhận độ tin cậy trong thế giới thực trong các ứng dụng ổ đĩa.

Khả năng tương thích cuộn cảm ở chế độ chung và ý nghĩa của nó đối với điện dung cáp

Nhiều cài đặt VFD kết hợp các cuộn cảm chế độ chung (còn gọi là cuộn kháng chế độ chung) ở đầu ra biến tần để giảm nhiễu chế độ chung tần số cao trước khi nó đi vào cáp động cơ. Hiệu quả của cuộn cảm chế độ chung được kết hợp trực tiếp với điện dung pha-đất của cáp: cáp có điện dung phân tán cao sẽ bỏ qua một phần cuộn cảm ở tần số cao, làm giảm hiệu suất suy giảm của nó. Điều này tạo ra sức căng trong thiết kế — tấm chắn cáp là cần thiết để tuân thủ EMC và giảm thiểu dòng điện mang, nhưng tấm chắn băng đồng nặng sẽ làm tăng điện dung pha-màn hình, làm giảm hiệu suất của cuộn cảm. Cáp dẫn động tần số thay đổi được thiết kế để tương thích với bộ lọc chế độ chung thường sử dụng tấm chắn bện hoặc ba dây dẫn nối đất đối xứng rời rạc thay vì băng phủ toàn bộ, đạt được hiệu quả che chắn phù hợp trong khi vẫn giữ điện dung phân bổ xuống đất trong phạm vi 100–300 pF/m. Khi chỉ định cáp VFD cho hệ thống lắp đặt bao gồm phần cứng lọc chế độ chung, dữ liệu điện dung được công bố trên mỗi đơn vị chiều dài của nhà sản xuất cáp phải được tham chiếu chéo với giới hạn điện dung cáp được khuyến nghị của nhà sản xuất cuộn cảm để đảm bảo hệ thống hoạt động như thiết kế.

Cơ chế dòng điện mang và vai trò của thực hành nối đất lá chắn cáp

Sự hỏng hóc sớm của ổ trục động cơ trong các hệ thống dẫn động bằng VFD là một vấn đề đã được ghi chép rõ ràng và việc bố trí che chắn và nối đất của cáp Truyền động Tần số Biến thiên (VFD) là yếu tố chính quyết định liệu dòng điện ổ trục có gây hư hỏng hay không. Có ba cơ chế dòng điện mang riêng biệt, mỗi cơ chế có các yêu cầu giảm thiểu khác nhau:

• Dòng phóng điện dung (dòng EDM): Nguyên nhân là do điện áp ở chế độ chung tích tụ trên trục rôto thông qua điện dung tản mát và phóng điện qua màng dầu ổ trục. Được giảm thiểu bằng chổi nối đất trục có trở kháng thấp và tấm chắn cáp được liên kết ở cả hai đầu.
• Dòng điện tuần hoàn tần số cao: Cảm ứng trong các động cơ lớn hơn (thường có kích thước khung trên 100 kW) bằng từ thông chế độ chung trong khung động cơ. Yêu cầu các vòng bi không có đầu dẫn động được cách điện bên cạnh việc che chắn cáp thích hợp.
• Dòng điện mặt đất ở chế độ chung: Chạy qua khung động cơ xuống đất thông qua đường trở kháng thấp nhất hiện có. Đầu cuối tấm chắn trở kháng thấp 360° ở cả hai đầu ổ đĩa và động cơ — đạt được bằng các tuyến cáp EMC thích hợp thay vì kết nối đuôi lợn — là điều cần thiết để giữ các dòng điện này giới hạn trong tấm chắn cáp thay vì cấu trúc động cơ.

Phương pháp kết cuối tấm chắn của cáp cũng quan trọng như phạm vi phủ sóng và độ dẫn điện của tấm chắn. Một kết nối nối đất kiểu đuôi lợn - nơi tấm chắn được gập lại và xoắn thành dây - tạo ra độ tự cảm đáng kể ở tần số cao, vô hiệu hóa hiệu quả của tấm chắn trên vài trăm kilohertz. Các tuyến cáp EMC tiếp xúc theo chu vi với dây bện hoặc băng bảo vệ là phương pháp kết cuối phù hợp cho việc lắp đặt cáp VFD trong đó việc giảm thiểu dòng điện ổ trục là ưu tiên hàng đầu.

So sánh các loại kết cấu cáp VFD theo mức độ phù hợp của ứng dụng

Không phải tất cả các loại cáp Biến tần đều có kết cấu giống hệt nhau và kết cấu phù hợp phụ thuộc vào các thông số ứng dụng cụ thể bao gồm cấp điện áp, chiều dài cáp, môi trường lắp đặt và các yêu cầu EMC. Bảng sau đây phác thảo các loại công trình chính và trường hợp sử dụng thích hợp của chúng:

Giảm nhiệt trong cáp VFD-Fed: Tại sao bảng độ khuếch đại tiêu chuẩn không áp dụng trực tiếp

Bảng độ khuếch đại cáp tiêu chuẩn, như được công bố trong IEC 60364-5-52 hoặc NEC 310, được tính toán cho dòng điện hình sin ở tần số 50 hoặc 60 Hz. Dòng điện đầu ra của Biến tần có chứa hàm lượng hài đáng kể — đặc biệt là các hài bậc lẻ (thứ 5, 7, 11, 13) cộng với gợn sóng chuyển mạch tần số cao — làm tăng dòng RMS của cáp đối với cùng dòng tải tần số cơ bản và tạo ra tổn thất bổ sung do hiệu ứng bề mặt và hiệu ứng lân cận. Ở tần số sóng mang VFD là 4–8 kHz, độ sâu của vỏ trong dây dẫn đồng chỉ là 0,7–1,0 mm, nghĩa là ở các dây dẫn có tiết diện lớn hơn (50 mm² trở lên), chỉ vùng hình khuyên bên ngoài của dây dẫn mang dòng điện tần số cao hiệu quả. Việc tăng điện trở AC này ở tần số cao có thể làm tăng thêm 5–20% tổn thất hiệu dụng của dây dẫn so với hoạt động DC hoặc tần số nguồn, đòi hỏi phải giảm công suất dòng điện liên tục của cáp tương ứng. Đối với cáp nguồn Truyền động Tần số Thay đổi có điện áp định mức 6kV trở xuống hoạt động ở đầu trên của dòng điện định mức, việc tham khảo đường cong suy giảm sóng hài của nhà sản xuất cáp — thay vì áp dụng bảng lắp đặt tiêu chuẩn — là phương pháp đúng đắn về mặt kỹ thuật để đảm bảo cáp hoạt động trong giới hạn thiết kế nhiệt của nó.

Yêu cầu tuân thủ EMC đối với việc lắp đặt VFD và vai trò của cáp trong việc đáp ứng chúng

Trong lắp đặt công nghiệp và thương mại, hệ thống VFD phải tuân theo các quy định về tương thích điện từ (EMC) nhằm hạn chế lượng phát xạ dẫn và bức xạ mà hệ thống truyền động có thể đưa vào mạng điện và môi trường xung quanh. Ở Châu Âu, tiêu chuẩn IEC 61800-3 xác định các giới hạn phát xạ và miễn nhiễm áp dụng cho các hệ thống truyền động tốc độ thay đổi, với các danh mục khác nhau tùy thuộc vào việc lắp đặt ở môi trường thứ nhất (mạng điện áp thấp công cộng) hay môi trường thứ hai (công nghiệp). Cáp Biến tần (VFD) giữa đầu ra biến tần và động cơ là một yếu tố quan trọng để đạt được sự tuân thủ vì nó là dây dẫn chính của dòng điện ở chế độ chung tần số cao mà nếu không sẽ tỏa ra hoặc dẫn trở lại nguồn điện. Cáp VFD được bảo vệ thích hợp với các đầu cuối được bảo vệ 360° ở cả hai đầu, kết hợp với vỏ ổ đĩa được xếp hạng EMC và bộ lọc đầu vào, có thể giảm lượng phát xạ dẫn truyền xuống 20–40 dB so với việc lắp đặt cáp không được che chắn. Báo cáo thử nghiệm EMC của bên thứ ba về hệ thống truyền động-cáp-động cơ hoàn chỉnh là cơ sở đáng tin cậy nhất để dự đoán sự tuân thủ, vì các kết quả mô phỏng hoặc tính toán thường đánh giá thấp sự đóng góp của chất lượng định tuyến và đầu cuối cáp. Được hỗ trợ bởi chứng nhận ISO 9001 và phòng thí nghiệm thử nghiệm nội bộ toàn diện của chúng tôi, Công ty TNHH Cáp Chiết Giang Huapu cung cấp dữ liệu thử nghiệm hiệu quả che chắn cho dòng cáp VFD của chúng tôi để hỗ trợ tài liệu EMC cấp hệ thống của khách hàng.

Thực hành cài đặt xác định xem cáp VFD có hoạt động như được chỉ định hay không

Ngay cả cáp nguồn Biến tần được chỉ định chính xác cũng sẽ hoạt động kém nếu thực hành lắp đặt làm ảnh hưởng đến mục đích thiết kế của nó. Một số yếu tố lắp đặt hiện trường có tác động lớn đến hiệu suất của hệ thống cáp VFD:

• Cách ly cáp tín hiệu và cáp điều khiển: Cáp đầu ra VFD phải được định tuyến trong ống dẫn hoặc khay cáp chuyên dụng, cách biệt về mặt vật lý với cáp tín hiệu điện áp thấp ít nhất 200–300 mm. Ở những nơi không thể tránh khỏi việc giao nhau thì chúng phải được thực hiện ở góc 90° để giảm thiểu sự ghép điện dung.
• Giảm thiểu chiều dài cáp: Mỗi mét cáp không cần thiết giữa biến tần và động cơ đều làm tăng biên độ sóng phản xạ ở các đầu cực động cơ và tổng cường độ dòng điện ở chế độ chung. Vị trí truyền động phải được tối ưu hóa trong giai đoạn thiết kế để giảm thiểu việc chạy cáp, đặc biệt đối với hệ thống VFD trung áp 6kV, nơi chi phí cáp và hậu quả của quá điện áp sóng phản xạ đều cao hơn đáng kể.
• Che chắn liên tục qua hộp nối: Nếu không thể tránh khỏi việc hộp nối đang chạy giữa chừng thì tấm chắn cáp phải được tiếp tục xuyên qua nó bằng kết nối liên kết 360°, không bị gián đoạn và được kết nối lại thông qua khối đầu cuối. Bất kỳ sự đứt gãy nào trong tính liên tục của tấm chắn đều tạo ra một điểm trở kháng cao cho dòng điện tần số cao sẽ tỏa ra từ điểm đứt.
• Tuân thủ bán kính uốn: Cáp VFD có lớp bọc và lớp bọc thép dày đặc có bán kính uốn tối thiểu được chỉ định mà nếu vi phạm trong quá trình lắp đặt, có thể làm hỏng tính liên tục của lớp bọc hoặc tạo ra các điểm ứng suất cách điện cục bộ. Đối với cáp VFD 6kV có vỏ bọc và được bọc thép, bán kính uốn tối thiểu là 12–15 lần đường kính tổng thể của cáp là điển hình; những điều này phải được xác nhận từ bảng dữ liệu của nhà sản xuất trước khi lắp đặt trong không gian hạn chế hoặc khay cáp có chỗ uốn cong chặt.
• Nối đất ở cả hai đầu so với nối đất một điểm: Cáp VFD phải được nối đất ở cả vỏ ổ đĩa và khung động cơ - không giống như cáp tín hiệu, thường chỉ được nối đất ở một đầu để tránh vòng lặp trên mặt đất. Dòng điện ở chế độ chung tần số cao mà tấm chắn phải mang theo yêu cầu đường quay trở lại ở cả hai đầu; nối đất một đầu khiến tấm chắn chỉ có hiệu quả trong việc che chắn tĩnh điện tần số thấp, không có tác dụng quản lý tiếng ồn HF mà các ứng dụng VFD yêu cầu.

Là một Doanh nghiệp công nghệ cao quốc gia có chứng nhận OHSAS 18001 và ISO 14001, Công ty TNHH Cáp Chiết Giang Huapu hỗ trợ khách hàng không chỉ với các sản phẩm cáp Biến tần tuân thủ mà còn với hướng dẫn kỹ thuật ứng dụng để đảm bảo rằng thực hành lắp đặt duy trì hiệu suất mà cáp của chúng tôi được thiết kế để mang lại.
