Tiêu chuẩn cáp sạc EV khác nhau như thế nào giữa các thị trường toàn cầu

Cáp sạc xe điện không thể thay thế cho nhau một cách phổ biến - chúng tuân theo các tiêu chuẩn khu vực riêng biệt được định hình bởi các cơ quan quản lý, cơ sở hạ tầng lưới điện và các liên minh sản xuất ô tô. Ở Bắc Mỹ, Hệ thống sạc kết hợp (CCS1) và đầu nối NACS do Tesla sản xuất chiếm ưu thế, trong khi Châu Âu tiêu chuẩn hóa xung quanh CCS2 (IEC 62196-2 Loại 2) để sạc nhanh AC và DC. Nhật Bản tiếp tục dựa vào CHAdeMO cho DC, mặc dù thị phần của công ty này đang bị thu hẹp trên toàn cầu. Trung Quốc áp dụng tiêu chuẩn GB/T riêng cho cả sạc AC và DC, áp dụng cho tất cả các loại xe bán trong nước, bao gồm cả các mẫu xe nhập khẩu. Hiểu tiêu chuẩn kết nối nào áp dụng cho thị trường mục tiêu của bạn là điều cần thiết trước khi chọn cáp sạc xe điện để triển khai trong các trạm sạc, hoạt động của đội xe hoặc chuỗi cung ứng OEM.

Vật liệu dây dẫn và mặt cắt ngang: Điều gì thực sự ảnh hưởng đến hiệu suất sạc

Hiệu suất điện của một cáp sạc xe điện phụ thuộc nhiều vào vật liệu dẫn điện và diện tích mặt cắt. Đồng vẫn là vật liệu dẫn điện được ưa chuộng do có độ dẫn điện vượt trội (khoảng 58 MS/m), nhưng dây dẫn bằng nhôm ngày càng được xem xét sử dụng cho các thiết bị sạc cố định công suất cao, nơi ưu tiên trọng lượng và chi phí. Đối với cáp sạc AC Chế độ 2 và Chế độ 3, tiết diện dây dẫn thường nằm trong khoảng từ 1,5 mm2 đến 6 mm2, trong khi cáp sạc nhanh DC — đặc biệt là những cáp xử lý công suất 150 kW đến 350 kW — yêu cầu tiết diện lớn hơn nhiều, thường là 35 mm² đến 95 mm², kết hợp với hệ thống làm mát bằng chất lỏng hoặc không khí hoạt động để duy trì nhiệt độ vận hành an toàn. Tại Chiết Giang Huapu Cable Co., Ltd., khả năng sản xuất dây dẫn của chúng tôi trải rộng trên nhiều mặt cắt với dung sai chặt chẽ, đảm bảo điện trở tối thiểu và sinh nhiệt dưới tải dòng điện cao kéo dài.

Vật liệu cách điện và vỏ bọc: Kết hợp cáp với môi trường

Độ bền của cáp sạc xe điện trong điều kiện thực tế phần lớn được quyết định bởi việc lựa chọn vật liệu cách điện và vỏ bọc bên ngoài. Các môi trường triển khai khác nhau đòi hỏi các đặc tính vật liệu khác nhau:

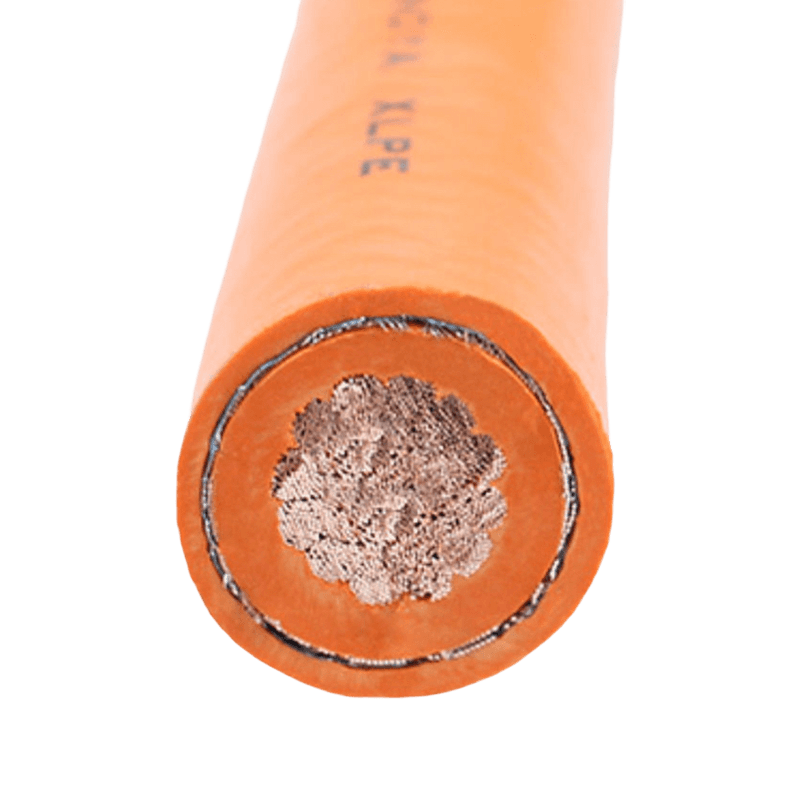

• Polyetylen liên kết ngang (XLPE): Cung cấp khả năng chịu nhiệt tuyệt vời (lên đến 90°C liên tục, ngắn mạch 250°C), cách điện vượt trội và khả năng chống nứt do ứng suất môi trường — phù hợp cho cả cơ sở hạ tầng sạc cố định trong nhà và ngoài trời.
• Chất đàn hồi nhiệt dẻo (TPE) / Cao su nhiệt dẻo (TPR): Thường được sử dụng cho cáp EVSE Chế độ 2 di động do tính linh hoạt cao, khả năng chống tia cực tím tốt và khả năng duy trì độ dẻo ở nhiệt độ thấp (xuống tới -40°C), điều này rất quan trọng khi sử dụng ở vùng có khí hậu lạnh.
• PVC (polyvinyl clorua): Tiết kiệm chi phí và được sử dụng rộng rãi cho các ứng dụng trong nhà; tuy nhiên, PVC tiêu chuẩn không lý tưởng cho việc tiếp xúc ngoài trời khắc nghiệt mà không có chất phụ gia ổn định tia cực tím.
• Hợp chất không chứa halogen (LSZH) ít khói: Cần thiết cho các công trình đỗ xe ngầm, đường hầm và khu vực sạc điện công cộng khép kín, nơi khói độc từ cháy cáp sẽ là mối nguy hiểm nghiêm trọng. Chúng tôi sản xuất cáp sạc EV có vỏ bọc LSZH được thiết kế đặc biệt để tuân thủ an toàn trong không gian hạn chế.

Hiểu xếp hạng IP cho các cụm và đầu nối cáp sạc

Xếp hạng bảo vệ chống xâm nhập (IP) được xác định bởi IEC 60529 trực tiếp xác định nơi có thể triển khai cụm cáp sạc EV một cách an toàn. Các trạm sạc công cộng ngoài trời yêu cầu đầu nối và điểm vào cáp được xếp hạng ít nhất là IP44 (được bảo vệ khỏi các vật thể rắn trên 1 mm và nước bắn từ mọi hướng), trong đó IP55 hoặc IP67 được ưu tiên lắp đặt ở những khu vực có lượng mưa lớn hoặc thường xuyên vệ sinh bằng nước có áp lực. Tuy nhiên, bản thân thân cáp thường không được xếp hạng IP chính thức — thay vào đó, khả năng chống nước và bụi xâm nhập của nó bị chi phối bởi thông số kỹ thuật của vật liệu vỏ bọc. Khi đánh giá cáp sạc xe điện để sử dụng ngoài trời hoặc bán ngoài trời, nhóm mua sắm phải xác minh xếp hạng IP của vỏ đầu nối riêng biệt với dữ liệu hiệu suất vỏ bọc của cáp vì chúng được kiểm tra và chứng nhận độc lập.

Quản lý nhiệt trong cáp sạc nhanh DC công suất cao

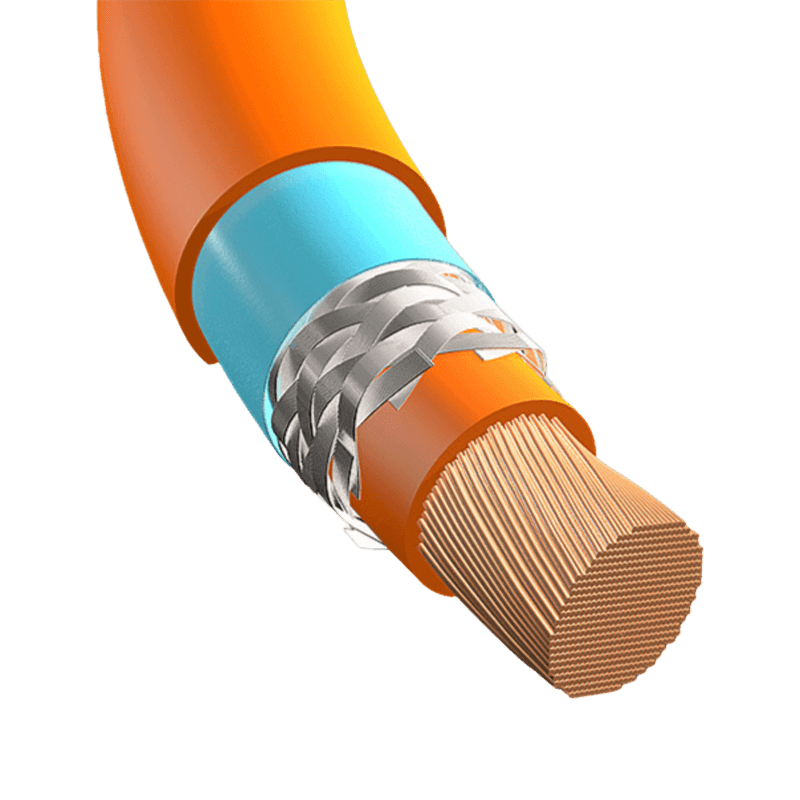

Khi mức công suất sạc nhanh DC vượt quá 150 kW — và hiện thường xuyên đạt tới 350 kW tại các trạm HPC (Sạc công suất cao) — khả năng tản nhiệt thụ động qua vỏ cáp không còn đủ nữa. Cáp sạc làm mát bằng chất lỏng đã trở thành giải pháp tiêu chuẩn để sạc cực nhanh. Các loại cáp này kết hợp các kênh làm mát bên trong chạy dọc theo dây dẫn điện, tuần hoàn chất lỏng làm mát điện môi (thường là hỗn hợp nước glycol hoặc dầu điện môi) để mang nhiệt ra khỏi dây dẫn và đầu nối. Điều này cho phép cáp duy trì đường kính ngoài nhỏ hơn nhiều và độ linh hoạt cao hơn so với cáp được làm mát thụ động có công suất tương đương. Sự đánh đổi là độ phức tạp của hệ thống tăng thêm: máy bơm, bình chứa, bộ trao đổi nhiệt và hệ thống giám sát rò rỉ phải được tích hợp vào phần cứng của trạm sạc. Đối với những người vận hành lựa chọn cáp sạc EV để triển khai HPC, khoảng thời gian bảo trì của hệ thống làm mát và khả năng tương thích chất làm mát với vật liệu cáp là những cân nhắc quan trọng trong hoạt động lâu dài.

Độ bền cơ học: Xếp hạng bán kính uốn cong, độ xoắn và chu kỳ cắm vào

Cáp sạc xe điện chịu được áp lực cơ học lặp đi lặp lại mà cáp nguồn tĩnh điện không bao giờ phải chịu: cuộn và tháo cuộn hàng ngày, kéo lê trên mặt đường, uốn cong tại điểm vào đầu nối và ứng suất xoắn khi người dùng xoay đầu nối trong khi lắp. Các tiêu chuẩn ngành giải quyết những nhu cầu này thông qua các quy trình thử nghiệm cụ thể. Bộ tiêu chuẩn IEC 62893, quy định về cáp sạc cho xe điện, chỉ định các yêu cầu về bán kính uốn cong tối thiểu (thường là 7,5× đường kính ngoài đối với hệ thống lắp đặt uốn cố định và 5× đối với hệ thống lắp đặt di động), cũng như các thử nghiệm độ bền xoắn mô phỏng chu kỳ xoắn ±180°. Các cụm đầu nối được xếp hạng tới 10.000 chu kỳ giao phối là tiêu chuẩn cho các trạm sạc công cộng. Khi chỉ định cáp sạc xe điện cho các ứng dụng có mức sử dụng cao — chẳng hạn như trạm sạc xe taxi hoặc trạm nghỉ trên đường cao tốc — việc yêu cầu báo cáo thử nghiệm theo IEC 62893-4 hoặc các tiêu chuẩn tương đương sẽ cung cấp cơ sở khách quan để so sánh tuổi thọ cơ học của cáp.

So sánh các chế độ sạc EV: Yêu cầu về cáp ở mỗi cấp độ

Tiêu chuẩn IEC 61851-1 xác định bốn chế độ sạc, mỗi chế độ có ý nghĩa riêng biệt đối với thông số kỹ thuật và thiết kế cáp. Bảng dưới đây tóm tắt các thông số chính:

Dây dẫn tín hiệu và truyền thông trong cáp sạc EV

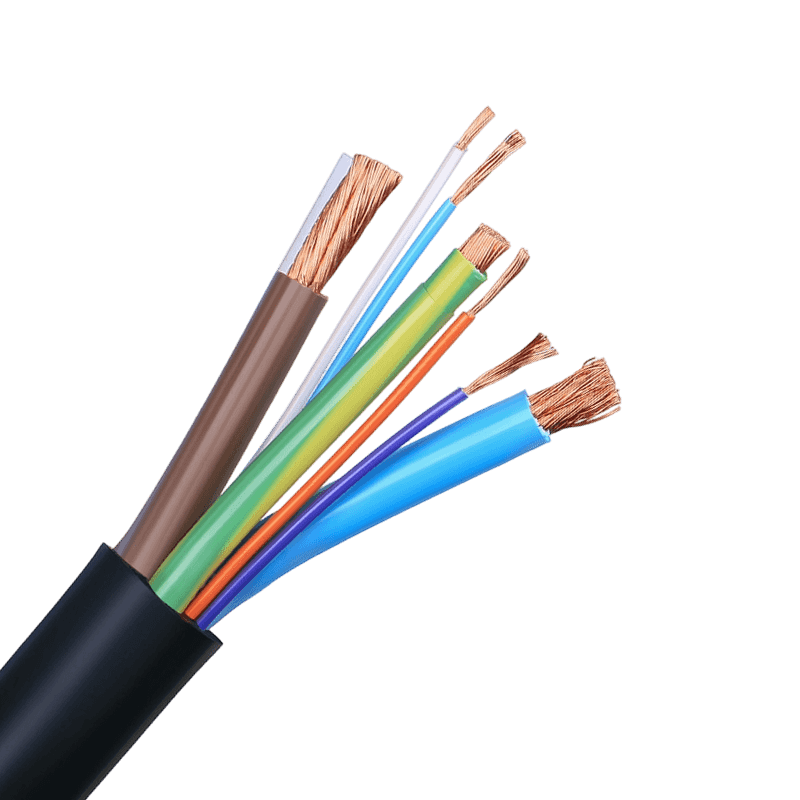

Cáp sạc xe điện hiện đại không chỉ là cáp điện - chúng mang nhiều dây dẫn tín hiệu và liên lạc dọc theo lõi nguồn chính. Trong cáp AC CCS2 hoặc Loại 2, thông thường bạn sẽ tìm thấy dây điều khiển (CP) và dây điều khiển lân cận (PP) bên cạnh các dây dẫn pha, dây trung tính và đất bảo vệ. Dây CP mang tín hiệuPWM 1 kHz để truyền dòng điện tối đa hiện có từ EVSE tới bộ sạc trên xe. Trong cáp sạc nhanh DC, độ phức tạp của giao tiếp còn tăng hơn nữa: Hệ thống sạc kết hợp sử dụng giao tiếp đường dây điện (PLC) qua đường dây CP dựa trên giao thức ISO 15118, hỗ trợ các tính năng như xác thực Plug & Charge, lập lịch sạc thông minh và dòng điện hai chiều (V2G). Các dây dẫn tín hiệu này phải được che chắn cẩn thận bên trong cấu trúc cáp để tránh nhiễu từ nhiễu chuyển mạch tần số cao do các thiết bị điện tử công suất trong bộ sạc tạo ra. Tại Chiết Giang Huapu Cable Co., Ltd., chuyên môn của chúng tôi về cáp máy tính và cáp truyền thông trực tiếp cho biết cách chúng tôi tiếp cận kiến ​​trúc che chắn trong thiết kế cáp sạc EV nhiều dây dẫn.

Kháng hóa chất và dầu: Quan trọng đối với môi trường sạc công nghiệp và đội tàu

Các nhà điều hành đội sạc xe điện thương mại - xe buýt điện, xe tải giao hàng hoặc xe công nghiệp - thường xuyên triển khai cáp sạc trong môi trường thường xuyên tiếp xúc với chất lỏng thủy lực, cặn dầu diesel, chất tẩy rửa hoặc dầu bôi trơn. Vỏ bọc TPE hoặc PVC tiêu chuẩn có thể phồng lên, nứt hoặc mất tính linh hoạt khi tiếp xúc với các chất gốc hydrocarbon theo thời gian. Đối với các ứng dụng này, vỏ cáp được kết hợp với polyetylen clo hóa (CPE) hoặc polychloroprene (CR, thường được gọi là cao su tổng hợp) mang lại khả năng kháng hóa chất tốt hơn đáng kể trong khi vẫn giữ được tính linh hoạt cần thiết cho việc xử lý hàng ngày. Khi tìm nguồn cung cấp cáp sạc xe điện cho các kho của đội xe hoặc trung tâm hậu cần, việc yêu cầu dữ liệu thử nghiệm theo tiêu chuẩn IEC 60811-404 (khả năng chống dầu khoáng) và chỉ định các điều kiện tiếp xúc với hóa chất dự kiến ​​trong môi trường sẽ cho phép các nhà sản xuất kết hợp hợp chất vỏ bọc với thực tế triển khai thay vì dựa vào thông số kỹ thuật chung.

Phân loại an toàn cháy nổ và tác động của chúng đối với việc lựa chọn cáp cho cơ sở hạ tầng sạc

Khi cơ sở hạ tầng sạc xe điện mở rộng tới các bãi đỗ xe nhiều tầng, trung tâm mua sắm, tòa nhà dân cư và trung tâm trung chuyển, việc phân loại an toàn cháy nổ cho cáp trở thành yêu cầu tuân thủ thay vì nâng cấp tùy chọn. Khung CPR (Quy định về sản phẩm xây dựng) EN 50575 của Châu Âu phân loại cáp từ Aca (hiệu suất cháy cao nhất) đến Fca, với các loại trung cấp bao gồm Cca, Dca và Eca — mỗi loại yêu cầu thể hiện khả năng lan truyền ngọn lửa cụ thể, giải phóng nhiệt, tạo khói và đặc điểm giọt lửa. Đối với cáp sạc EV được lắp đặt như một phần của cơ sở hạ tầng tòa nhà cố định — chẳng hạn như cáp buộc trong thiết bị EVSE gắn trên tường hoặc hệ thống quản lý cáp trong gara ngầm — thì loại CPR hiện hành phải được xác định dựa trên vị trí lắp đặt và mã xây dựng quốc gia. Cáp được sử dụng trong các trạm sạc DC Chế độ 4 được lắp đặt ngoài trời trên các cột độc lập có thể hoàn toàn nằm ngoài phạm vi CPR, trong khi cùng loại cáp được định tuyến qua cấu trúc tòa nhà sẽ yêu cầu phải tuân thủ đầy đủ CPR. Chúng tôi sản xuất các biến thể cáp chống cháy và chống cháy với hiệu suất CPR được ghi lại, hỗ trợ tài liệu tuân thủ của khách hàng trên khắp các thị trường Châu Âu.
