Tuổi thọ của cáp cách điện XLPE là bao lâu?

Tuổi thọ thiết kế của cáp cách điện Polyethylene liên kết ngang (XLPE) thường là 20 đến 30 năm. Tuy nhiên, trong thực tế vận hành, tuổi thọ vật chất của các thiết bị hiện đại cáp XLPE có thể đạt tới 40 đến 60 năm, miễn là chúng không phải chịu hoạt động lâu dài ở giới hạn tải tối đa và được bảo vệ khỏi những thiệt hại nghiêm trọng về môi trường. Ở nhiệt độ hoạt động định mức là 90°C, vật liệu cách nhiệt duy trì độ bền điện môi cao. Tuy nhiên, khi nhiệt độ hoạt động tăng lên từ 95°C đến 105°C, tuổi thọ dự kiến ​​của cáp sẽ giảm xuống chỉ còn 7 đến 30 năm.

Cáp XLPE đã trở thành xương sống cốt lõi của lưới điện trung thế, cao thế và cực cao nhờ đặc tính cách điện vượt trội, tổn thất điện môi cực thấp, khả năng chịu nhiệt tuyệt vời và độ bền cơ học cao. Tuổi thọ của cáp là hàm suy giảm năng động được xác định chung bởi nhiệt độ, điện trường, độ ẩm (hiệu ứng cây nước) và ứng suất cơ học.

Dữ liệu về tuổi thọ cốt lõi và tiêu chuẩn quốc tế

• Đường cơ sở thiết kế: Các tiêu chuẩn quốc tế như IEC 60502 quy định nghiêm ngặt nhiệt độ vận hành dây dẫn liên tục tối đa cho phép là 90°C đối với cáp XLPE. Ngưỡng này được đặt dựa trên tốc độ phân hủy oxy hóa nhiệt của các polyme phân tử cao.
• Giới hạn nhiệt độ: Nhiệt độ quá tải khẩn cấp cho phép đối với cáp XLPE dao động từ 105°C đến 130°C, trong khi nhiệt độ tức thời mà chúng có thể chịu được khi xảy ra đoản mạch có thể lên tới 250°C (trong thời gian không quá 5 giây).
• Tuổi thọ sử dụng thực tế: Ở nhiệt độ hoạt động tiêu chuẩn 90°C, tuổi thọ dự kiến của vật liệu XLPE là từ 40 đến 60 năm. Nếu cáp hoạt động ổn định trong điều kiện tải một phần trong các ứng dụng thực tế (ví dụ: với nhiệt độ dây dẫn được duy trì ở khoảng 70°C), thì tuổi thọ thực tế của nó có thể dễ dàng vượt quá mốc 50 năm.

Cơ chế lão hóa lõi của cáp XLPE

Lão hóa cách điện của cáp là một quá trình vật lý và hóa học không thể đảo ngược dẫn đến suy giảm độ bền điện môi. Các cơ chế chính được điều khiển bởi bốn ứng suất sau:

• Lão hóa nhiệt: Tiếp xúc lâu dài với nhiệt độ cao gây ra sự suy thoái oxy hóa nhiệt. Về mặt vĩ mô, điều này biểu hiện ở sự giòn của vật liệu, với độ giãn dài khi đứt (EAB) và độ bền kéo giảm đáng kể. Trong các đánh giá kỹ thuật, khi EAB giảm xuống còn 50% giá trị ban đầu, nó được coi là “sự kết thúc vòng đời vật chất” của vật liệu.
• Lão hóa điện: Các khuyết tật vi mô (chẳng hạn như khoảng trống hoặc tạp chất) trong lớp cách điện gây ra biến dạng điện trường, dẫn đến phóng điện cục bộ (PD). Theo thời gian, hiện tượng ăn mòn điện hình thành "Electrical Treeing", cuối cùng xuyên qua lớp cách nhiệt, dẫn đến sự cố nghiêm trọng. Sự tích tụ điện tích không gian trong các ứng dụng dòng điện một chiều điện áp cao (HVDC) cũng làm trầm trọng thêm hiện tượng méo điện trường.
• Trồng cây dưới nước: Đây chính là “sát thủ vô hình” trong môi trường ẩm ướt. Dưới tác động của điện trường xen kẽ, hơi ẩm xâm nhập vào các khuyết tật cực nhỏ bên trong chất cách điện, tạo thành một mạng lưới các lỗ rỗng vi mô chứa đầy nước giống như cây. Điều này làm giảm đáng kể khả năng chịu được điện áp tổng thể của chất cách điện.
• Căng thẳng cơ học và hóa học: Việc không tuân thủ các yêu cầu về bán kính uốn tối thiểu trong quá trình lắp đặt (độ mỏi cơ học) sẽ mở rộng các khoảng trống cực nhỏ, thúc đẩy đáng kể việc bắt đầu phóng điện cục bộ và hình thành cây nước. Hơn nữa, các anion như ion clorua trong môi trường biển có thể gây ra sự phân hủy hóa học ở nhiệt độ cao, làm điện trở suất thể tích của XLPE giảm mạnh.

Dự đoán tuổi thọ và các phương pháp chẩn đoán nâng cao

Để ước tính chính xác Thời gian sử dụng hữu ích còn lại (RUL), ngành sử dụng các mô hình toán học và công nghệ kiểm tra không phá hủy sau:

Mô hình toán học

• Mô hình dự đoán tuổi thọ nhiệt: Dựa vào phương trình Arrhenius. Mô hình này cho thấy mối quan hệ theo cấp số nhân giữa nhiệt độ và tuổi thọ: cứ nhiệt độ giảm 10°C thì tuổi thọ lão hóa do nhiệt tăng gấp đôi.
• Mô hình cuộc sống ứng suất điện: Dựa trên Mô hình năng lượng nghịch đảo (IPM). Thông số chính của nó, Hệ số độ bền điện áp (VEC), đo khả năng chống lão hóa điện của vật liệu. Vật liệu XLPE chất lượng cao thường có VEC từ 15 đến 30.

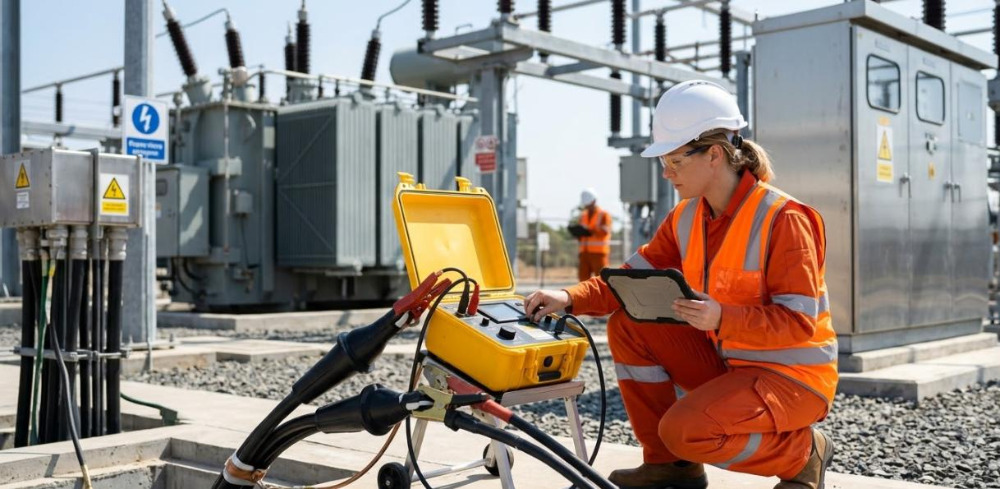

Sự phát triển của các phương pháp chẩn đoán

• DC Hipot (Thử nghiệm tiềm năng cao hiện tại): Điều này bây giờ đã lỗi thời và có sức tàn phá cao. Điện áp DC cao tích tụ "điện tích không gian" bên trong lớp cách điện XLPE. Khi hoạt động AC trở lại, điện trường chồng lên có thể phá vỡ ngay lập tức lớp cách điện mỏng manh.
• Kiểm tra VLF (Tần số rất thấp): Lựa chọn thay thế ưa thích của ngành. Nó sử dụng nguồn điện xoay chiều tần số cực thấp (0,1 Hz), giúp tránh hiệu ứng tích điện trong khi gây ra các lỗi hư hỏng nghiêm trọng để phá vỡ một cách an toàn trong quá trình thử nghiệm có kiểm soát.
• Chẩn đoán Tan Delta (Tangent mất điện môi): “Tiêu chuẩn vàng” để đánh giá sự lão hóa và độ ẩm của cây nước trong cáp XLPE. Bằng cách đo mức tăng phi tuyến tính của các giá trị tổn thất khi điện áp thử nghiệm tăng lên (hiệu ứng "Tip-up"), nó định lượng chính xác mức độ nghiêm trọng của quá trình lão hóa.
• Giám sát phóng điện cục bộ (PD): Được sử dụng để xác định chính xác các khuyết tật cực nhỏ trong lớp cách nhiệt (ví dụ: các khe hở không khí trong các mối nối hoặc các lớp che chắn bị hỏng).

Thực hành kỹ thuật và đảm bảo chất lượng để kéo dài tuổi thọ cáp XLPE

Để đạt được tuổi thọ sử dụng trên 50 năm đối với cáp XLPE đòi hỏi phải kiểm soát chất lượng toàn diện từ khâu sản xuất đến vận hành:

• Kiểm soát tối ưu trong sản xuất và lựa chọn vật liệu cao cấp

Vật liệu có độ tinh khiết cao phải được sử dụng và sản xuất trong môi trường cực kỳ sạch sẽ.

Việc thực hiện quy trình ép đùn ba lần đảm bảo liên kết ở cấp độ nguyên tử giữa tấm chắn dây dẫn, lớp cách điện XLPE và tấm chắn cách điện, loại bỏ hoàn toàn các khe hở không khí giữa các lớp có thể gây phóng điện cục bộ.

Sử dụng vật liệu XLPE chống cây (TR-XLPE) và thiết kế chặn nước toàn diện (sợi/băng chặn nước dọc, vỏ chắn nước hướng tâm) để cách ly tuyệt đối độ ẩm bên ngoài.

• Lắp đặt tuân thủ và bảo vệ cơ học

Bán kính uốn (không nhỏ hơn 10 đến 15 lần đường kính ngoài) và lực kéo phải được kiểm soát chặt chẽ để tránh các vết nứt nhỏ trên lớp cách nhiệt.

Các mối nối và đầu cuối là những phần dễ bị tổn thương nhất của đường cáp. Việc chế tạo chúng phải được thực hiện trong môi trường tương đối khô, không có bụi để tránh tạo ra tạp chất.

• Tối ưu hóa môi trường hoạt động và quản lý nhiệt

Duy trì khoảng cách hợp lý giữa các dây cáp để tạo điều kiện tản nhiệt và ngăn ngừa sự tích tụ nhiệt.

Nên áp dụng hoạt động giảm tải, để lại biên độ công suất thích hợp để tránh hoạt động đầy tải trong thời gian dài.

Lắp đặt các thiết bị chống sét đáng tin cậy (thiết bị chống sét) để hấp thụ các xung điện áp tần số cao do chuyển mạch quá điện áp và sét đánh.

Câu hỏi thường gặp:

Câu hỏi 1: Tại sao các hệ thống điện hiện đại sử dụng rộng rãi cáp XLPE thay vì cáp PVC truyền thống?

Đáp: XLPE (Polyethylene liên kết chéo) có cấu trúc nhiệt rắn nối mạng ba chiều, cho phép nhiệt độ hoạt động liên tục lên tới 90°C, vượt xa PVC (tối đa 70°C). Hơn nữa, XLPE có độ bền điện môi cao hơn, tổn thất điện môi thấp hơn và không giải phóng khí halogen độc hại khi đốt cháy. Nó vượt trội hoàn toàn so với cáp PVC cả về tuổi thọ và hiệu suất điện.

Câu 2: Nhiệt độ hoạt động tối đa của cáp XLPE là 90°C. Thỉnh thoảng vượt quá nhiệt độ này có khiến cáp bị cháy ngay lập tức không?

Đáp: Nó sẽ không cháy hết ngay lập tức nhưng sẽ đẩy nhanh quá trình lão hóa nhiệt. Tiêu chuẩn quốc tế cho phép quá tải khẩn cấp ngắn hạn lên tới 105°C hoặc thậm chí 130°C. Tuy nhiên, theo mô hình lão hóa của Arrhenius, cứ mỗi 10°C nhiệt độ vượt quá giá trị định mức thì tốc độ xuống cấp của lớp cách nhiệt sẽ tăng gấp đôi. Hoạt động quá nhiệt trong thời gian dài sẽ làm giảm đáng kể tổng tuổi thọ của cáp.

Câu hỏi 3: "Trồng cây dưới nước" là gì và có thể ngăn chặn nó như thế nào?

Đáp: Cây nước là một mạng lưới các lỗ rỗng siêu nhỏ hình thành khi hơi ẩm xâm nhập vào các khuyết tật cực nhỏ trong chất cách điện và liên tục giãn nở dưới tác động kết hợp của điện trường xen kẽ và môi trường ẩm ướt trong cáp XLPE. Các phương pháp phòng ngừa bao gồm: sử dụng các thiết kế chặn nước (như vỏ bọc xuyên tâm và sợi chặn nước dọc), sử dụng vật liệu Tree-Retardant (TR-XLPE) và đảm bảo vỏ bọc bên ngoài của cáp không bị trầy xước trong quá trình lắp đặt.

Câu hỏi 4: Tôi muốn kiểm tra trạng thái cách điện của các dây cáp đã được sử dụng trong nhiều năm. Tôi có thể sử dụng máy thử DC Hipot tiêu chuẩn không?

Đáp: Hoàn toàn không. Việc thực hiện các thử nghiệm DC điện áp cao truyền thống trên cáp XLPE có tính phá hủy cao. Điện áp DC cao tích tụ "điện tích không gian" trong lớp cách điện. Sau khi nguồn điện xoay chiều được khôi phục sau thử nghiệm, lớp cách điện—có thể vẫn tiếp tục hoạt động bình thường—rất dễ bị hỏng ngay lập tức.

Câu hỏi 5: Nếu không nên sử dụng thử nghiệm DC Hipot thì mức độ lão hóa của cáp XLPE nên được đánh giá một cách khoa học như thế nào?

Đáp: Các tiêu chuẩn ngành khuyến nghị sử dụng thử nghiệm điện áp chịu đựng AC tần số rất thấp (VLF, 0,1 Hz) kết hợp với chẩn đoán Tan Delta (Tangent góc mất điện môi). Thử nghiệm VLF không tạo ra điện tích không gian có hại, trong khi thử nghiệm Tan Delta có thể định lượng chính xác mức độ nghiêm trọng của hiện tượng đọng nước bên trong cáp bằng cách đo các đặc tính tăng phi tuyến tính (Tip-up) của dòng rò ở các điện áp khác nhau, từ đó giúp bạn lập kế hoạch thay thế phòng ngừa.
