Tại sao SPE là Tương lai của Sản xuất Thông minh

Trong quá trình phát triển của Internet vạn vật công nghiệp (IIoT) và sản xuất thông minh, các doanh nghiệp liên tục phải đối mặt với một điểm khó khăn lớn: các mạng cấp cao nhất (như phòng điều khiển và máy chủ) sử dụng Ethernet tốc độ cao, trong khi các cảm biến và bộ truyền động cấp dưới thường bị hạn chế ở các bus trường lỗi thời, tốc độ thấp và không tương thích do hạn chế về không gian và chi phí đi dây.

Sự xuất hiện của Ethernet đôi đơn (SPE) đã hoàn toàn phá vỡ được sự bế tắc này. Nó đơn giản hóa cáp Ethernet 4 cặp (8 lõi) truyền thống xuống chỉ còn 1 cặp (2 lõi), nhưng vẫn đạt được tốc độ truyền dữ liệu cao và cấp nguồn đồng bộ. Đây không chỉ là một cuộc "giảm béo" về mặt vật lý mà còn là một cuộc cách mạng cơ bản cho phép giao tiếp toàn IP liền mạch từ cảm biến trực tiếp đến đám mây.

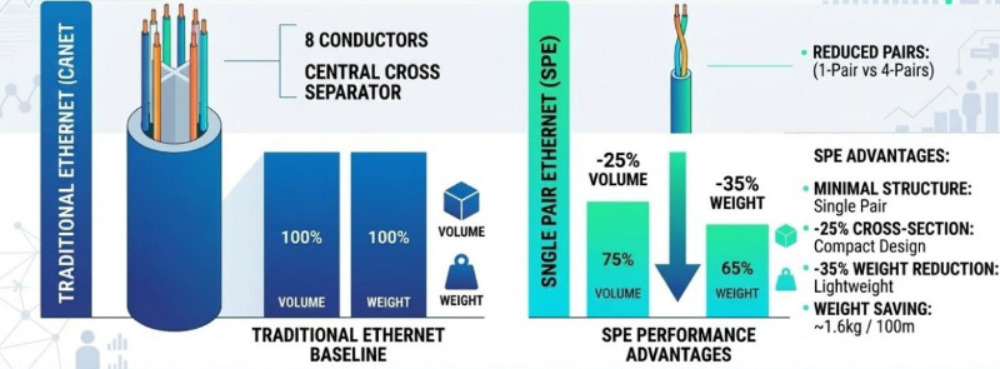

So sánh cốt lõi : SPE so với Ethernet truyền thống

Cat5e hoặc Cat6 cáp chúng ta quen thuộc nhất với việc chứa 8 dây đồng và hệ thống dây Ethernet truyền thống thường bị giới hạn nghiêm ngặt ở khoảng cách tối đa là 100 mét. Thiết kế này hoàn hảo cho môi trường văn phòng, nhưng nó có vẻ cồng kềnh và bị hạn chế trong môi trường công nghiệp cực kỳ nhỏ gọn và khắc nghiệt (chẳng hạn như bên trong cánh tay robot đa trục hoặc dọc theo đường ống dài hàng nghìn mét).

Những ưu điểm mang tính đột phá của SPE bao gồm :

• Cấu trúc tối giản : Loại bỏ hoàn toàn bộ đệm chéo và 6 dây bổ sung, chỉ yêu cầu một cặp xoắn cân bằng duy nhất.
• Giảm mạnh về khối lượng và trọng lượng : So với hệ thống dây Ethernet công nghiệp truyền thống, SPE giảm diện tích mặt cắt lắp đặt khoảng 25% và trọng lượng tổng thể bằng 35% . Trong các giá dữ liệu lớn hoặc hệ thống vận chuyển đường sắt, điều này giúp loại bỏ khoảng 1,6 kg trọng lượng chết trên 100 mét.
• Tính linh hoạt và khả năng chống xoắn vượt trội : Cấu trúc đối xứng một cặp về mặt vật lý giúp tránh được vấn đề "ma sát dây" bên trong. Kết hợp với các vật liệu độn đặc biệt, SPE có thể chịu được hàng chục triệu chu kỳ uốn tần số cao và độ xoắn 3D khắc nghiệt, khiến nó trở thành sự kết hợp hoàn hảo cho rô-bốt công nghiệp.

Ba điểm yếu cốt lõi của ngành được SPE giải quyết

1. Phá vỡ giới hạn khoảng cách vật lý 100 mét

Trong các kịch bản tự động hóa quy trình như ngành công nghiệp dầu mỏ và hóa chất, thiết bị được phân phối rộng rãi, khiến giới hạn 100 mét truyền thống trở thành một lỗ hổng nghiêm trọng. các 10BASE-T1L tiêu chuẩn trong họ giao thức SPE cho phép truyền song công tốc độ cao 10Mbps trên khoảng cách lên tới 1000 mét , chữa khỏi hoàn toàn “nỗi lo khoảng cách” của hệ thống dây điện công nghiệp.

2. PoDL: Một mũi tên trúng hai con chim (Dữ liệu & Sức mạnh)

Các thiết bị truyền thống thường yêu cầu cáp riêng cho dữ liệu và nguồn điện. SPE giới thiệu Cấp nguồn qua đường dữ liệu (PoDL) công nghệ, cho phép truyền dữ liệu đồng thời và nguồn DC lên tới khoảng 50W đến các thiết bị đầu cuối. Đối với các thiết bị hạng nặng, ngành này đã giới thiệu cấu trúc liên kết giao diện Kết hợp, cách ly dữ liệu tốc độ cao và nguồn điện lên tới vài kilowatt trong cùng một liên kết, giúp đơn giản hóa đáng kể việc định tuyến thiết bị.

3. Loại bỏ các cổng “làm phẳng mạng”

Trước đây, các nhà máy phải triển khai nhiều "cổng chuyển đổi giao thức" đắt tiền để cho phép tín hiệu tương tự cấp dưới giao tiếp với cấp cao nhất. SPE cho phép ngay cả những cảm biến cấp thấp nhất cũng có địa chỉ IP độc lập và kết nối trực tiếp với mạng TCP/IP. Người ta ước tính rằng việc loại bỏ một nút cổng duy nhất có thể tiết kiệm được hơn 10.000 USD về chi phí toàn diện trong suốt vòng đời của hệ thống.

Giao thức cốt lõi và hệ sinh thái giao diện

Việc áp dụng SPE không yêu cầu phải đi sâu vào các mã cơ bản phức tạp; bạn chỉ cần nhận ra các tiêu chuẩn cốt lõi sau đây để xác định hiệu suất của nó:

1. Ma trận tốc độ và khoảng cách truyền (Dòng IEEE 802.3)

• 10BASE-T1L : Tốc độ 10 Mbps, lên tới 1000 mét. Được thiết kế để kiểm soát quy trình ở khoảng cách xa, hỗ trợ an toàn nội tại trong môi trường dễ cháy nổ (Ethernet-APL).
• 10BASE-T1S : Tốc độ 10 Mbps, hỗ trợ cấu trúc liên kết Multidrop. Cho phép kết nối song song hơn chục thiết bị trên một đường dây chính dài tới 25 mét, loại bỏ hệ thống dây điện cấu trúc liên kết hình sao khổng lồ.
• 100/1000BASE-T1 : Tốc độ Gigabit 100 Mbps hoặc 1 Gbps, lên tới 15-40 mét. Chủ yếu được sử dụng để kết nối tốc độ cao bên trong xe hoặc thị giác máy công nghiệp có độ phân giải cao.

2. Tiêu chuẩn giao diện kết nối công nghiệp (Dòng IEC 63171)

Do đầu nối RJ45 truyền thống quá cồng kềnh và thiếu khả năng chống rung nên ngành công nghiệp đã thiết lập các tiêu chuẩn mới:

• IEC 63171-6 và các giao diện vi mô khác : Bao gồm xếp hạng bảo vệ IP20 đến IP67, đây là những khả năng chống sốc và rơi. Khối lượng của chúng chỉ bằng một phần nhỏ so với giao diện truyền thống, khiến chúng trở thành đầu nối chính cho các thiết bị thế hệ tiếp theo.
• Giao diện lai M12 (IEC 63171-7) : Giải pháp tối ưu cho các thiết bị có công suất cao. Tiêu chuẩn xác định sự kết hợp giữa các chân dữ liệu và nhiều chân cung cấp năng lượng cao, hỗ trợ truyền tải đồng thời "nguồn dữ liệu" cho các thiết bị nặng như động cơ và bộ truyền động servo.

Câu hỏi thường gặp (FAQ)

Câu hỏi 1: SPE có chậm hơn mạng truyền thống không?

Không. Tốc độ mạng phụ thuộc vào tiêu chuẩn giao thức chứ không phải độ dày vật lý của liên kết. SPE cũng có thể hỗ trợ tốc độ Gigabit lên tới 1 Gbps trong khoảng cách ngắn (ví dụ: 40 mét).

Câu hỏi 2: Cấp nguồn qua đường truyền dữ liệu (PoDL) của SPE có giống với PoE không?

Mục đích là như nhau, nhưng công nghệ cơ bản là khác nhau. PoE truyền thống dựa vào các cặp dự phòng hoặc nguồn ảo trong cáp 4 cặp, trong khi PoDL có thể trộn và truyền dữ liệu tần số cao và nguồn DC đồng thời trên một mạch vật lý một cặp (2 lõi).

Câu hỏi 3: Dây 2 lõi thông thường hoặc cáp Ethernet cũ đã bị loại bỏ có thể được sử dụng trực tiếp làm cáp SPE không?

Rất không khuyến khích. Một hệ thống truyền dẫn SPE thực sự phải trải qua quá trình tối ưu hóa nghiêm ngặt về trở kháng, suy hao phản hồi và nhiễu xuyên âm, đặc biệt dành cho truyền dẫn tần số cao một cặp. Cáp SPE công nghiệp cũng bao gồm các thành phần cấu trúc linh hoạt đặc biệt mà dây đồng thông thường không thể sánh được.

Kết luận

Ethernet một cặp (SPE) hoàn toàn không phải là sự hạ cấp kỹ thuật của việc "có ít dây đồng hơn"; nó là nền tảng lớp vật lý cho quá trình tự động hóa công nghiệp hướng tới số hóa và trí thông minh thực sự. Đối với các doanh nghiệp sớm kết hợp công nghệ SPE vào quy hoạch cơ sở hạ tầng của mình, nó không chỉ cắt giảm đáng kể chi phí triển khai và bảo trì hiện tại mà còn chiếm được nền tảng cao trong kiến ​​trúc Internet Vạn vật thế hệ tiếp theo.
