Cáp có cấu trúc so với điểm-điểm: Hướng dẫn đầy đủ cho năm 2026

Khi thiết kế hoặc nâng cấp cơ sở hạ tầng mạng, một trong những quyết định quan trọng nhất mà bạn phải đối mặt là lựa chọn giữa cáp có cấu trúc và cáp điểm-điểm (đôi khi được những người mới trong ngành gọi là "cáp cấu trúc"). Lựa chọn bạn đưa ra hôm nay sẽ định hình hiệu suất, khả năng mở rộng và chi phí bảo trì mạng của bạn trong 10–20 năm tới.

Trong hướng dẫn này, chúng tôi sẽ phân tích chính xác từng phương pháp cáp là gì, chúng khác nhau như thế nào và phương pháp nào phù hợp với văn phòng, trung tâm dữ liệu hoặc môi trường doanh nghiệp của bạn.

Trả lời nhanh: Cáp có cấu trúc so với điểm nối điểm

Cáp có cấu trúc là cơ sở hạ tầng mạng có tổ chức, được tiêu chuẩn hóa được xây dựng xung quanh hệ thống vá lỗi trung tâm tuân theo các tiêu chuẩn ngành như ANSI/TIA-568. Nó sử dụng thiết kế phân cấp với các bảng vá lỗi, cáp trung kế và các hệ thống con được xác định rõ ràng.

Cáp điểm-điểm là phương pháp nối dây trực tiếp từ thiết bị này sang thiết bị khác, trong đó mỗi cáp chạy thẳng từ thiết bị này sang thiết bị khác — không có bảng vá lỗi, không có tổ chức tập trung. Việc cài đặt ban đầu nhanh hơn nhưng nhanh chóng trở thành một mớ hỗn độn khi mạng phát triển.

Đối với hầu hết các doanh nghiệp hiện đại, cáp có cấu trúc is the recommended choice vì nó mang lại độ tin cậy tốt hơn, khắc phục sự cố dễ dàng hơn và chi phí dài hạn thấp hơn nhiều.

Cáp cấu trúc là gì?

Cáp cấu trúc là hệ thống cáp toàn diện hỗ trợ các dịch vụ thoại, dữ liệu, video và đa phương tiện trên toàn bộ tòa nhà hoặc khuôn viên trường. Thay vì chạy các cáp riêng lẻ từ mỗi thiết bị đến một bộ chuyển mạch, hệ thống cáp có cấu trúc sử dụng kiến ​​trúc logic, phân lớp được xác định theo tiêu chuẩn quốc tế (ANSI/TIA-568, ISO/IEC 11801).

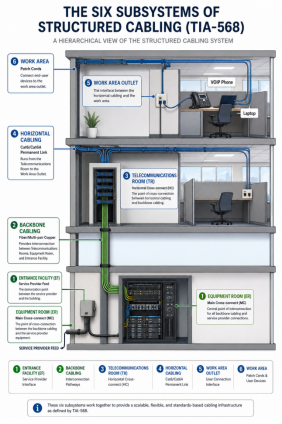

6 hệ thống con của hệ thống cáp có cấu trúc

Một hệ thống cáp có cấu trúc hoàn chỉnh được chia thành sáu hệ thống con được tiêu chuẩn hóa:

1. Cơ sở lối vào (EF) – Nơi cáp của nhà cung cấp dịch vụ bên ngoài đi vào tòa nhà.
2. Phòng thiết bị (ER) – Chứa các máy chủ chính, thiết bị chuyển mạch và thiết bị viễn thông.
3. Cáp đường trục – Hệ thống cáp dọc hoặc liên tòa nhà nối các phòng thiết bị với các phòng viễn thông.
4. Phòng viễn thông (TR) – Hub trung gian nơi kết thúc cáp trục và bắt đầu cáp ngang.
5. Cáp ngang – Chạy từ phòng viễn thông đến các đầu ra khu vực làm việc riêng lẻ, thường sử dụng Cat6, Cat6A hoặc cáp quang.
6. Khu vực làm việc – Không gian của người dùng cuối, bao gồm ổ cắm, dây nối và các thiết bị được kết nối.

Các thành phần chính của hệ thống cáp có cấu trúc

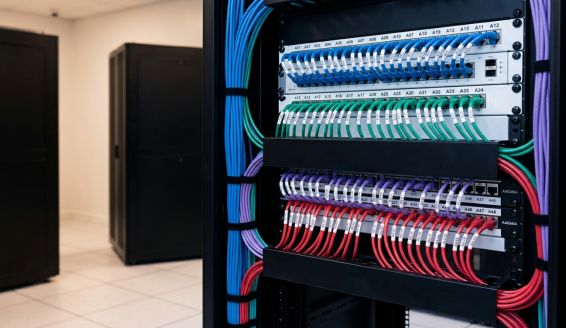

• Tấm vá để chấm dứt có tổ chức và di chuyển/thêm/thay đổi dễ dàng
• Cáp trung kế (kết nối đường trục mật độ cao)
• Quản lý cáp (khay cáp, mương, bộ quản lý dọc/ngang)
• Ghi nhãn và tài liệu cho mỗi lần chạy cáp
• Đầu nối được tiêu chuẩn hóa (RJ45, LC, MTP/MPO)

Cáp điểm-điểm là gì?

Cáp điểm-điểm — còn được gọi là hệ thống dây "kết nối trực tiếp" hoặc "bay qua" — chính xác như tên gọi của nó: một cáp chạy trực tiếp từ một thiết bị (chẳng hạn như máy chủ) đến một thiết bị khác (chẳng hạn như cổng chuyển mạch), không có bảng vá lỗi trung gian hoặc đường dẫn có cấu trúc.

Trong thiết lập điểm-điểm, nếu bạn có 48 máy chủ kết nối với một bộ chuyển mạch, bạn có 48 dây cáp riêng lẻ chạy qua giá đỡ, mỗi dây kết thúc trực tiếp ở cả hai đầu.

Cách thức hoạt động của cáp điểm-điểm

• Mỗi cáp được dành riêng cho một kết nối duy nhất
• Không có bảng vá lỗi, không có điểm hợp nhất
• Cáp thường dài, được cắt tùy chỉnh và chạy trực tiếp giữa các điểm cuối
• Cấu trúc liên kết phát triển tuyến tính với mỗi thiết bị mới được thêm vào

Mặc dù lúc đầu cách tiếp cận này có vẻ đơn giản và rẻ hơn nhưng nó hầu như luôn trở thành vấn đề khi mạng mở rộng.

Cáp có cấu trúc và điểm-điểm: So sánh song song

tính năng	Cáp có cấu trúc	Điểm-điểm
Thời gian cài đặt (ban đầu)	Dài hơn - yêu cầu lập kế hoạch và bảng vá lỗi	Nhanh hơn - chỉ cần chạy cáp từ đầu đến cuối
Chi phí trả trước	Cao hơn	Hạ xuống
Chi phí dài hạn	Hạ xuống (easy moves/adds/changes)	Cao hơn (re-pulling cables, troubleshooting)
Khả năng mở rộng	Tuyệt vời - được thiết kế để tăng trưởng	Kém - tăng thêm độ phức tạp theo cấp số nhân
Khắc phục sự cố	Dễ dàng - dán nhãn, sắp xếp, ghi chép	Khó khăn - tìm kiếm các dây cáp rối
Luồng gió & làm mát	Tối ưu hóa - bó cáp gọn gàng	Bị hạn chế - thảm cáp dày đặc chặn luồng không khí
thẩm mỹ	Sạch sẽ, chuyên nghiệp	hỗn loạn
Tuân thủ tiêu chuẩn	ANSI/TIA-568, ISO/IEC 11801	không có
MAC (Di chuyển, Thêm, Thay đổi)	Đơn giản - vá lại tại bảng điều khiển	Phức tạp - kéo và chạy lại cáp
Tốt nhất cho	Văn phòng, trung tâm dữ liệu, cơ sở, doanh nghiệp	Thiết lập tạm thời nhỏ, thiết bị cách ly

Ưu và nhược điểm của hệ thống cáp có cấu trúc

Ưu điểm

• Kiến trúc có thể mở rộng : Dễ dàng thêm các kết nối mới bằng cách vá lỗi tại bảng điều khiển
• Dựa trên tiêu chuẩn : Tuân thủ các nguyên tắc TIA, ISO và BICSI
• Chứng minh tương lai : Hỗ trợ nâng cấp lên các ứng dụng có băng thông cao hơn (10G, 40G, 100G, 400G)
• Khắc phục sự cố nhanh hơn : Các kết nối được ghi nhãn rõ ràng, được ghi lại
• Luồng khí tốt hơn : Các gói có tổ chức cải thiện hiệu quả làm mát trong giá đỡ và phòng dữ liệu
• TCO thấp hơn : Giảm chi phí vận hành và bảo trì dài hạn
• Thẩm mỹ và chuyên nghiệp : Quan trọng đối với cơ sở vật chất và hoạt động kiểm tra của khách hàng

Nhược điểm

• Đầu tư trả trước cao hơn dành cho bảng vá lỗi, quản lý cáp và cài đặt lành nghề
• Yêu cầu quy hoạch và thiết kế trước khi triển khai
• Thời gian cài đặt ban đầu lâu hơn

Ưu và nhược điểm của cáp điểm-điểm

Ưu điểm

• Chi phí trả trước thấp hơn — không cần bảng vá hoặc trình quản lý cáp
• Triển khai ban đầu nhanh hơn cho các thiết lập nhỏ, đơn giản
• Về mặt lý thuyết, độ trễ thấp hơn một chút (không có điểm kết nối trung gian), mặc dù không đáng kể trong thực tế
• Có thể chấp nhận cho việc cài đặt tạm thời hoặc bị cô lập

Nhược điểm

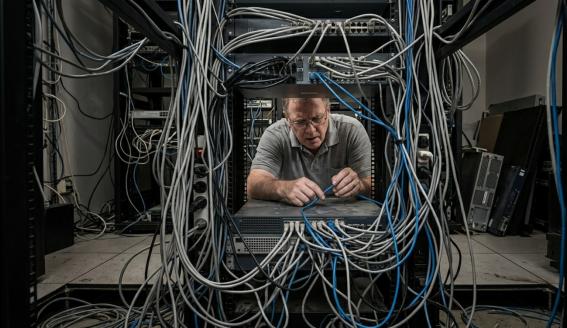

• Khó quản lý hơn theo cấp số nhân khi mạng phát triển
• Vấn đề về luồng không khí trong các giá đỡ dày đặc, có thể gây ra quá nhiệt
• Khắc phục sự cố khó khăn — việc tìm kiếm một sợi cáp xấu trong một bó tốn rất nhiều thời gian
• Những chuyển động và thay đổi mang tính đột phá — thay thế một thiết bị thường yêu cầu chạy lại nhiều dây cáp
• Không tuân thủ tiêu chuẩn , có thể ảnh hưởng đến bảo hành, chứng nhận và kiểm toán
• Chi phí dài hạn cao hơn do bảo trì, ngừng hoạt động và thay thế cáp

Khi nào bạn nên chọn hệ thống cáp có cấu trúc?

Hệ thống cáp có cấu trúc là lựa chọn phù hợp nếu áp dụng bất kỳ điều nào sau đây:

• Bạn đang xây dựng hoặc cải tạo một văn phòng, trung tâm dữ liệu hoặc khuôn viên trường
• Bạn mong đợi quy mô mạng trong 5–10 năm tới
• Bạn cần hỗ trợ nhiều dịch vụ (thoại, dữ liệu, video, bảo mật, IoT)
• Doanh nghiệp của bạn yêu cầu thời gian hoạt động cao và xử lý sự cố nhanh chóng
• Bạn cần tuân thủ tiêu chuẩn ngành hoặc vượt qua cuộc kiểm toán
• Bạn đang triển khai mạng tốc độ cao (10GBASE-T, sợi 25/40/100/400G)

Tóm lại: nếu mạng của bạn cần hỗ trợ một doanh nghiệp thực sự thì hệ thống cáp có cấu trúc là tiêu chuẩn.

Khi nào cáp điểm-điểm có thể được chấp nhận?

Hệ thống cáp điểm-điểm có thể có ý nghĩa trong một số trường hợp rất hạn chế:

• Phòng thí nghiệm nhỏ tại nhà với ít hơn 10 thiết bị
• Cài đặt tạm thời (mạng sự kiện, trang web bật lên)
• Kết nối điểm cách ly cao (một đường lên duy nhất giữa hai thiết bị chuyển mạch trong các giá đỡ liền kề)
• Môi trường giao dịch có độ trễ cực thấp nơi mỗi nano giây đều quan trọng và kết nối được dành riêng

Đối với bất cứ điều gì ngoài những trường hợp thích hợp này, điểm-điểm nhanh chóng trở thành một trách nhiệm pháp lý.

So sánh chi phí: Ngắn hạn và dài hạn

Nhiều doanh nghiệp chọn hệ thống cáp điểm-điểm vì chi phí trả trước có vẻ thấp hơn. Nhưng khi bạn tính đến tổng chi phí sở hữu (TCO) trong khoảng thời gian 10 năm, hệ thống cáp có cấu trúc thường thắng với tỷ lệ chênh lệch lớn.

Yếu tố chi phí	Cáp có cấu trúc	Điểm-điểm
Cài đặt ban đầu	$$$	$$
Lao động để thêm/di chuyển	$	$$$
Thời gian ngừng hoạt động trong quá trình thay đổi	Tối thiểu	Cao
Khắc phục sự cố hours	Thấp	Cao
Nối lại cáp khi làm mới thiết bị	hiếm	Thường xuyên
TCO 10 năm	Hạ xuống	Cao hơn

Khoản tiết kiệm được trong ngày đầu tiên hiếm khi lớn hơn nỗi đau vận hành sau nhiều năm sở hữu.

Chứng minh tương lai cho mạng của bạn

Nhu cầu băng thông tăng gần gấp đôi sau mỗi vài năm. Các hệ thống cáp có cấu trúc hiện đại được thiết kế để hỗ trợ quỹ đạo này:

• Đồng Cat6A hỗ trợ 10GBASE-T lên tới 100 mét
• Sợi đa mode OM4/OM5 hỗ trợ 100G trở lên
• Cáp quang đơn mode OS2 hỗ trợ 400G và là lựa chọn xương sống lâu dài cho các trung tâm dữ liệu
• Đầu nối MTP/MPO cho phép di chuyển mật độ cao 40G/100G/400G

Ngược lại, mạng điểm-điểm thường yêu cầu kéo lại hoàn toàn để phù hợp với phương tiện tốc độ cao hơn - một quá trình rắc rối và tốn kém hơn nhiều so với việc hoán đổi dây vá trên một hệ thống có cấu trúc.

Cách chọn đối tác cáp phù hợp

Cho dù bạn đang triển khai một dự án cáp có cấu trúc hay hợp lý hóa môi trường điểm-điểm cũ, hãy hợp tác với nhà cung cấp cung cấp:

• Tuân thủ ANSI/TIA-568, ISO/IEC 11801 và BICSI thực tiễn tốt nhất
• Một danh mục đầu tư hoàn chỉnh của Các giải pháp Cat6, Cat6A, Cat7 và cáp quang
• Cáp trung kế được kết thúc trước và cụm MTP/MPO để triển khai nhanh
• Quản lý cáp accessories (bảng vá, người quản lý, nhãn)

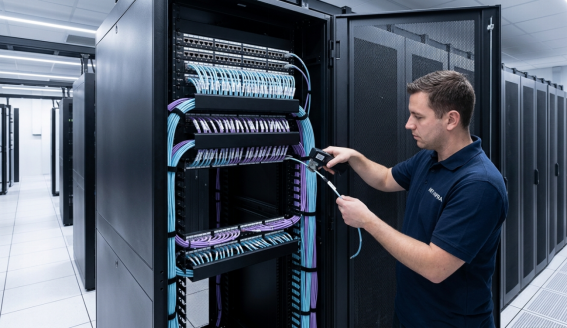

• Kiểm tra và chứng nhận để đảm bảo hiệu suất

Câu hỏi thường gặp

Cáp cấu trúc có giống như cáp cấu trúc không?

Có - "cáp cấu trúc" là cách viết sai chính tả hoặc dịch thuật phổ biến của cấu trúc cáp. Thuật ngữ chính xác trong ngành là "cáp có cấu trúc", dùng để chỉ hệ thống cáp mạng có tổ chức, được tiêu chuẩn hóa.

Tôi có thể kết hợp cấu trúc và điểm-điểm trong cùng một mạng không?

Về mặt kỹ thuật thì có, và nó phổ biến trong các giai đoạn chuyển tiếp. Tuy nhiên, các phương pháp kết hợp thường gây nhầm lẫn, làm cho việc lập tài liệu trở nên khó khăn hơn và chỉ nên là trạng thái tạm thời trong quá trình di chuyển sang một thiết kế có cấu trúc đầy đủ.

Hệ thống cáp có cấu trúc tồn tại được bao lâu?

Một hệ thống cáp có cấu trúc được thiết kế tốt thường tồn tại từ 15–25 năm, thường tồn tại lâu hơn 3–5 thế hệ thiết bị điện tử mạng. Tuổi thọ này là lý do chính khiến hệ thống cáp có cấu trúc mang lại ROI cao.

Sự khác biệt giữa hệ thống cáp có cấu trúc và mạng LAN là gì?

Mạng LAN (Mạng cục bộ) chính là mạng - các bộ chuyển mạch, bộ định tuyến và dữ liệu chúng mang theo. Hệ thống cáp có cấu trúc là cơ sở hạ tầng vật lý mà mạng LAN chạy trên đó. Hãy coi hệ thống cáp là đường và mạng LAN là giao thông.

Cáp điểm-điểm có rẻ hơn cáp cấu trúc không?

Chỉ trong ngày đầu tiên. Trong vòng đời của mạng, chi phí kết nối điểm-điểm thường cao hơn do chi phí bảo trì, xử lý sự cố, thời gian ngừng hoạt động và đi lại cáp.

Kết luận

Cuộc tranh luận giữa cáp có cấu trúc vs point-to-point thực sự không phải là vấn đề tranh luận đối với hầu hết các doanh nghiệp — hệ thống cáp có cấu trúc chiếm ưu thế trên hầu hết mọi khía cạnh quan trọng: khả năng mở rộng, độ tin cậy, khả năng bảo trì và tổng chi phí sở hữu.

Hệ thống cáp điểm-điểm phù hợp trong các môi trường nhỏ, tạm thời hoặc có tính chuyên môn cao, nhưng đối với bất kỳ hoạt động triển khai thương mại nghiêm túc nào, hệ thống cáp có cấu trúc là nền tảng dựa trên tiêu chuẩn, đã được chứng minh sẽ giúp mạng của bạn hoạt động trơn tru trong nhiều thập kỷ.

Sẵn sàng nâng cấp cơ sở hạ tầng mạng của bạn? Hãy liên hệ với nhóm của chúng tôi để đánh giá địa điểm và báo giá về hệ thống cáp có cấu trúc phù hợp với doanh nghiệp của bạn.
