Hướng dẫn lựa chọn sợi quang của trung tâm dữ liệu mật độ cao: Sự khác biệt kỹ thuật cốt lõi và so sánh TCO giữa OM4 và OM5

Trong quá trình phát triển của các trung tâm dữ liệu toàn cầu theo kiến ​​trúc mạng 100G, 400G và 800G, việc lựa chọn phương tiện cáp lớp vật lý sẽ trực tiếp xác định hiệu suất và Tổng chi phí sở hữu (TCO) của các cụm máy tính. Trong chuỗi sợi đa mode (MMF) dành cho các kết nối khoảng cách ngắn, OM4 và OM5 hiện là các giải pháp tiên tiến và được triển khai rộng rãi nhất. Dựa trên các lý thuyết vật lý quang học nghiêm ngặt và các tiêu chuẩn quốc tế, bài viết này cung cấp tài liệu tham khảo kỹ thuật có cấu trúc để lựa chọn phương tiện truyền thông.

1. Cơ chế vật lý cốt lõi và đặc điểm băng rộng

• OM4（Sợi đa chế độ được tối ưu hóa bằng laser):

Băng thông phương thức hiệu quả cực cao của nó được tối ưu hóa riêng và bắt buộc cho một bước sóng duy nhất 850nm (đạt 4700 MHz·km). Do độ phân tán phương thức tăng mạnh khi lệch khỏi bước sóng 850nm nên OM4 phải phụ thuộc rất nhiều vào Quang học song song cơ chế—tăng tuyến tính số lượng kênh sợi quang—để đạt được tốc độ dữ liệu cao hơn.

• OM5（Sợi đa mode băng rộng, WBMMF):

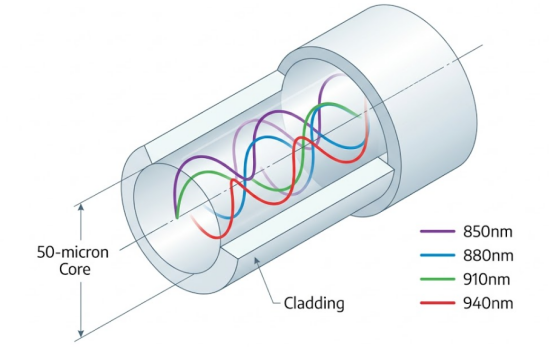

Không ảnh hưởng đến hiệu suất 850nm, nó còn yêu cầu băng thông tối thiểu là 2470 MHz·km ở bước sóng 953nm. Thiết kế phẳng phân tán này được thiết kế đặc biệt cho Ghép kênh phân chia bước sóng ngắn (SWDM) và Hai chiều (BiDi) truyền dẫn, cho phép truyền đồng thời 4 bước sóng không mất dữ liệu trong một sợi quang, giúp giảm tới 75% số lượng sợi quang.

2. Thông số kỹ thuật chính và nhận dạng

3. Giới hạn khoảng cách truyền (Dựa trên giao thức mạng)

Với các công nghệ điều chế và tốc độ Ethernet khác nhau, hiệu suất truyền của cả hai sợi thể hiện sự khác biệt rất cụ thể theo từng kịch bản.

• Song song bước sóng đơn 10G đến 100G (ví dụ: 100GBASE-SR4): Khoảng cách truyền tối đa cho cả OM4 và OM5 đều giống nhau, giới hạn ở mức 100 mét. Việc triển khai OM5 trong kịch bản tiêu chuẩn chính thống này không mang lại lợi ích kỹ thuật đáng kể nào.
• Ghép kênh đa bước sóng 100G (ví dụ: 100G SWDM4 / 100G SRBD):

Đối mặt với các tín hiệu có bước sóng dài, OM4 bị giới hạn ở 100 mét do băng thông bị thu hẹp, trong khi OM5 đã mở rộng thành công giới hạn lên 150 mét dựa vào khả năng bù băng rộng của nó.

• Kỷ nguyên 400G và 800G (Điều chế PAM4):

Dưới sự song song bước sóng đơn SR8 giao thức, giới hạn vật lý bị nén nghiêm trọng, giảm cả khoảng cách OM4 và OM5 xuống phạm vi 50-100 mét. Tuy nhiên, dưới sự ghép kênh bước sóng kép 400GBASE-SR4.2 giao thức, OM4 được giới hạn ở 100 mét, trong khi OM5 không chỉ đẩy khoảng cách có thể sử dụng trở lại 150 mét mà còn giảm một nửa yêu cầu lõi cáp xuống còn 8 lõi.

3. Khuyến nghị triển khai kỹ thuật và TCO

l Bám sát Vùng hiệu quả chi phí OM4 (Phạm vi tiếp cận ngắn tiêu chuẩn)

Đối với hầu hết các trung tâm dữ liệu doanh nghiệp thông thường và cấu trúc liên kết mạng dạng lá cột có phạm vi dưới 100 mét, việc áp dụng phương pháp "cáp băng OM4 thu phát SR4/SR8 chi phí thấp" mang lại CAPEX ban đầu thấp hơn đáng kể so với giải pháp OM5 WDM, khiến nó trở thành lựa chọn TCO tối ưu. Hơn nữa, kiến ​​trúc song song của OM4 hỗ trợ hoàn hảo các yêu cầu chuyển đổi cổng Breakout.

l Sử dụng OM5 cho những đột phá chiến lược (Nâng cấp mật độ cao và kế thừa)

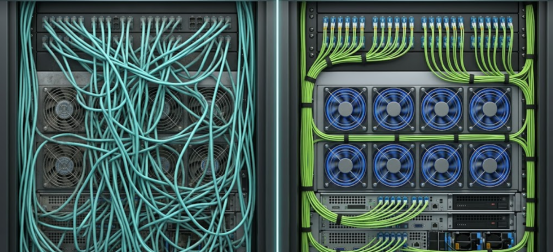

OM5 mang lại ROI đặc biệt cao trong hai tình huống cứng nhắc: Thứ nhất, nâng cấp nhiều thế hệ không cần cáp cho các mạng cũ, sử dụng sợi song công và mô-đun SWDM4 để đạt được bước nhảy vọt về công suất tại chỗ, tránh chi phí đi cáp lại quá lớn. Thứ hai, các cụm điện toán AI mật độ cao, giảm khối lượng cáp trục từ 4 đến 8 lần, giải phóng không gian giá đỡ quý giá, bỏ chặn luồng không khí của máy chủ và giảm đáng kể OPEX.

Câu hỏi thường gặp

Câu hỏi: Trong mạng mật độ cao ToR, liệu OM5 được ghép nối với bộ thu phát SWDM có thể đạt được tính năng Breakout cổng để kết nối nhiều máy chủ độc lập không?

Đ: Không. Công nghệ WDM ghép nhiều bước sóng vào cùng một sợi vật lý, không thể phân kênh thụ động đến các máy chủ ở các vị trí vật lý khác nhau. Nếu cần phải ngắt cổng mật độ cao, cáp song song OM4 truyền thống vẫn là giải pháp khả thi duy nhất.

Hỏi: Tại sao các tiêu chuẩn bắt buộc phải thay đổi màu áo khoác ngoài OM5 thành Xanh chanh?

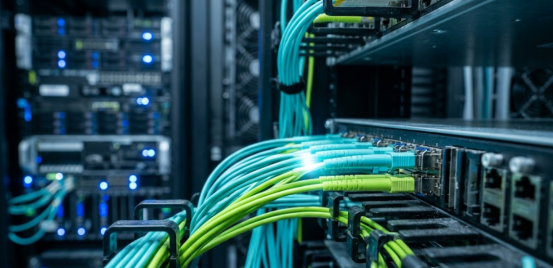

Trả lời:Trong các phòng máy chủ mật độ cao chứa hàng chục nghìn dây vá, màu xanh lá chanh dễ nhận biết đảm bảo nhân viên vận hành có thể phân biệt rõ ràng với màu xanh nước biển của OM3/OM4, giảm đáng kể thời gian dò tìm cáp và nguy cơ vô tình làm gián đoạn hoạt động kinh doanh.

Hỏi: OM5 có bắt buộc khi triển khai Ethernet tốc độ cực cao 400G hoặc 800G không?

Đáp: Không bắt buộc. Nó phụ thuộc vào lộ trình công nghệ của bộ thu phát. Theo các giao thức SR8 xếp chồng một kênh, cả khoảng cách OM4 và OM5 đều giảm xuống còn 50-100 mét. Chỉ khi sử dụng các giao thức hai chiều đa bước sóng như SR4.2 thì lợi thế băng rộng của OM5 mới được kích hoạt, đạt được phạm vi tiếp cận tăng thêm 50% so với OM4.
