Hướng dẫn cốt lõi về hệ thống dây điện chiếu sáng nhà thông minh: Giao thức, tiêu chuẩn và cách tránh cạm bẫy

Những ngôi nhà thông minh hiện đại đã phát triển từ các thiết bị đơn lẻ đến sự phối hợp sâu sắc của hệ sinh thái toàn bộ ngôi nhà. Kiến trúc đi dây cơ bản của hệ thống chiếu sáng quyết định tính ổn định, khả năng mở rộng và an toàn của mạng. Lỗi nối dây có thể dễ dàng dẫn đến chi phí bảo trì rất lớn sau này. Bài viết này cung cấp thông tin chi tiết về các hướng dẫn đi dây đèn chiếu sáng thông minh dựa trên logic kỹ thuật thực tế và các tiêu chuẩn điện quốc tế.

1.Giao thức truyền thông và kiến trúc cấu trúc liên kết

• KNX và sự cô lập vật lý

Trong hệ thống chiếu sáng thông minh cấp cơ sở hạ tầng, KNX sử dụng cáp xoắn đôi màu xanh lá cây chuyên dụng, cách ly hoàn toàn việc truyền dữ liệu về mặt vật lý với nguồn điện lưới 220V. Kiến trúc phi tập trung của nó có nghĩa là không có máy chủ trung tâm duy nhất; không có lỗi nút nào sẽ làm tê liệt toàn bộ mạng, mang lại độ tin cậy cực cao.

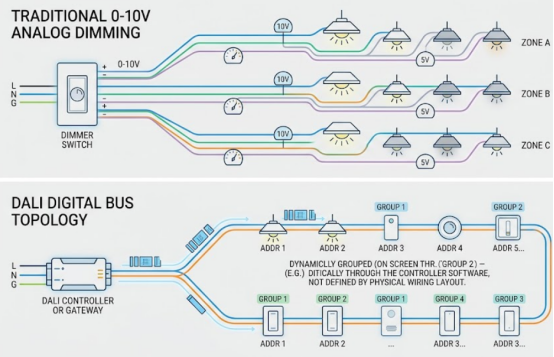

• Giao thức kỹ thuật số DALI

So với các vấn đề sụt áp và nhấp nháy thường gặp trong điều chỉnh độ sáng tương tự 0-10V, giao thức DALI là giao tiếp kỹ thuật số hai chiều thực sự. Theo tiêu chuẩn IEC 62386-101, độ sụt điện áp DC giữa hai thiết bị bất kỳ trên bus DALI không được vượt quá 2VDC và khoảng cách tối đa đến nguồn điện không được vượt quá 300 mét.

2. Thông số kỹ thuật cốt lõi cho hệ thống dây điện cao thế

• Từ bỏ hoàn toàn hệ thống dây điện 'Không trung tính'

Công tắc truyền thống chỉ điều khiển dây trực tiếp. Nếu công tắc thông minh thiếu dây trung tính, nó phải dựa vào cơ chế nguồn điện dự phòng "không có trung tính" bị tổn hại, điều này gây ra hiện tượng đèn LED "nhấp nháy" hoặc "ánh sáng ma" định kỳ gây tử vong. Hơn nữa, tải tối đa 'không trung tính' thường bị giới hạn ở khoảng 800 watt, thấp hơn nhiều so với 2500 watt của các công tắc có điện trung tính tiêu chuẩn. Trong các dự án mới hoặc cải tạo, phải lắp đặt một dây trung tính độc lập trong tất cả các hộp nối .

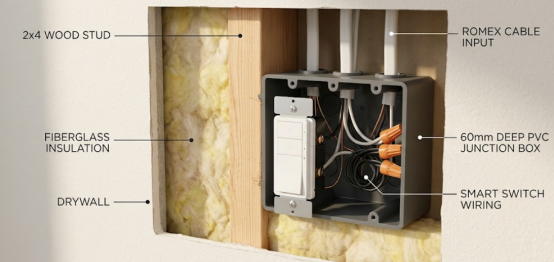

• Hộp nối sâu 60mm

Các tấm thông minh tạo ra nhiệt đáng kể trong quá trình hoạt động đầy tải và cần chứa nhiều đầu nối dây hơn. Hộp 50mm truyền thống dễ gây hư hỏng lớp cách nhiệt dưới áp suất, có khả năng dẫn đến tắt máy do nhiệt hoặc cháy. Chúng tôi đặc biệt khuyến khích sử dụng nghiêm ngặt các hộp PVC có dung tích lớn, sâu 60mm, đáp ứng chứng nhận chống cháy cao nhất UL 94 V-0.

• Nghiêm cấm sự trung lập được chia sẻ

Việc trộn lẫn các dây trung tính từ các mạch khác nhau có thể khiến dây trung tính được cho là an toàn mang điện áp ngược gây chết người nếu cầu dao bị lật nhầm trong quá trình bảo trì, dẫn đến điện giật nghiêm trọng. Hơn nữa, nó còn gây mất cân bằng dòng điện nghiêm trọng, khiến công tắc bảo vệ rò rỉ của hộp phân phối điện thường xuyên bị ngắt, làm tê liệt hệ thống thông minh.

3. Công nghệ điều khiển DC điện áp thấp

• Điện áp không đổi (CV):

Thích hợp cho dải đèn LED linh hoạt, sử dụng kiến trúc nối dây song song. Ưu điểm: hỗ trợ cắt và ghép ngẫu nhiên tại chỗ; Nhược điểm: bị hạn chế nghiêm trọng do sụt áp đường dây, làm cho đầu xa của dải dài bị mờ và có màu vàng.

• Dòng điện không đổi (CC):

Thích hợp cho đèn pha chống chói công suất cao, yêu cầu kết nối vật lý nối tiếp. Ngăn chặn hoàn toàn hiện tượng cháy do thoát nhiệt của đèn LED và loại bỏ tác động của việc giảm điện áp ở khoảng cách xa so với mức vật lý, đảm bảo độ sáng nhất quán tuyệt đối từ đầu đến cuối.

4.Kiểm soát bế tắc và chế độ tách rời

Khi người dùng nhấn công tắc tường thông minh vật lý để cắt điện, chip giao tiếp tích hợp bên trong bóng đèn thông minh RGBW trên trần ngay lập tức mất điện và buộc phải ngoại tuyến. Điều này khiến Ứng dụng di động hoặc trợ lý giọng nói hoàn toàn mất kiểm soát, thậm chí có thể khiến cấu trúc liên kết của mạng lưới không dây cả nhà liên tục bị sập.

Giải pháp tối ưu: Tách rời phần mềm

Buộc bật "Chế độ tách rời" trong phần phụ trợ của thiết bị. Rơle vật lý điều khiển điện áp cao bên trong công tắc được khóa vĩnh viễn ở trạng thái dẫn điện “đóng”, đảm bảo nguồn điện không bao giờ bị cắt. Các thao tác nút vật lý được chuyển đổi thành các lệnh kỹ thuật số thuần túy được gửi đến bộ não hệ thống. Giải pháp "luôn bật" này yêu cầu nhãn cảnh báo dễ nhìn thấy ở hộp phân phối điện để ngăn ngừa tai nạn điện giật trong quá trình thay bóng đèn.

Câu hỏi thường gặp

Câu hỏi 1: Dây tín hiệu hạ thế và đường dây điện cao thế có thể dùng chung một ống dẫn không?

Đáp: Hoàn toàn không. Từ trường xen kẽ và các xung điện áp cao nhất thời gây ra nhiễu điện từ (EMI) nghiêm trọng, trực tiếp dẫn đến mất gói dữ liệu hoặc lỗi điều khiển trong mạng điện áp thấp. Tiêu chuẩn quốc tế quy định khoảng trống song song tối thiểu là 30 cm (12 inch); nếu bắt buộc phải cắt nhau thì phải cắt nhau vuông góc một góc 90 độ.

Câu hỏi 2: Tại sao đèn LED âm trần thông minh nhấp nháy mờ ngay cả khi đã tắt?

Đáp: Điều này thường là do các công tắc thông minh "không trung tính" bị xâm phạm. Ở trạng thái tắt, họ sử dụng mạch bypass để truyền một dòng điện nhỏ qua bóng đèn để cấp nguồn. Các điện tích tích tụ trong tụ điện LED đến ngưỡng dẫn điện, phát ra ánh sáng rồi tắt, lặp đi lặp lại tạo thành hiện tượng nhấp nháy hoặc "ánh sáng ma".

Câu hỏi 3: Mối nguy hiểm lớn nhất về an toàn khi mua hàng xuyên biên giới hoặc sử dụng mô-đun chuyển tiếp giá rẻ là gì?

Đáp: Không đạt được các chứng nhận an toàn theo luật định của địa phương (như IEC/CE, UL, CCC) hoặc không khớp thước dây với định mức dòng điện danh nghĩa. Nếu một mô-đun dòng điện nhỏ được kết nối với tải công suất cao, các điểm tiếp xúc sẽ nóng lên và oxy hóa nhanh chóng, đẩy nhanh quá trình lão hóa nhiệt và phân hủy vật liệu cách nhiệt, cuối cùng gây cháy thiết bị hoặc thậm chí cháy.
