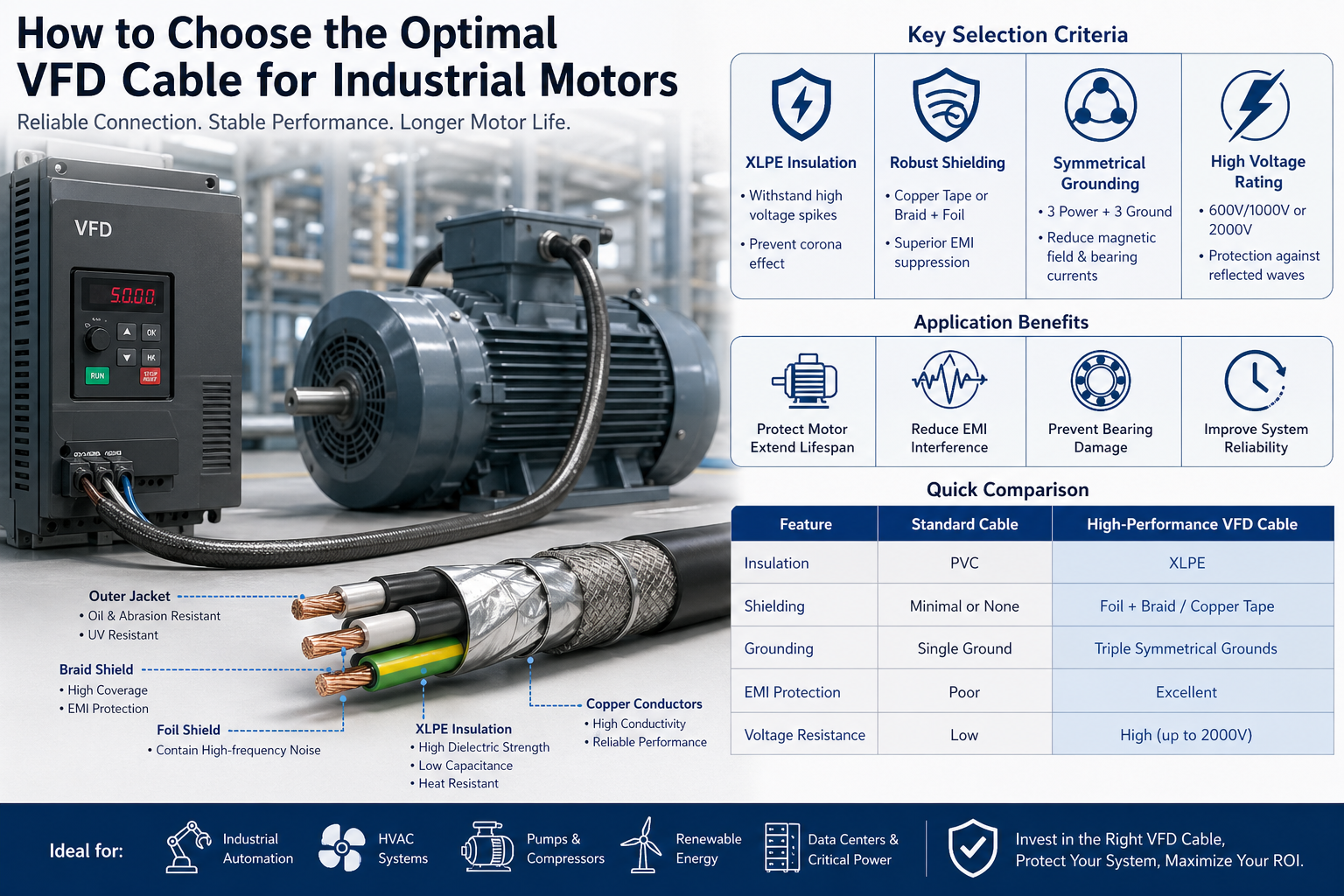

Cách chọn cáp VFD tối ưu cho động cơ công nghiệp

Trong các hệ thống công nghiệp hiện đại, kết nối giữa Biến tần (VFD) và động cơ điện là một trong những môi trường có tính xâm thực điện cao nhất. Tần số chuyển mạch cao, xung điện áp và nhiễu điện từ (EMI) gây áp lực cực lớn lên dây cáp.

Việc chọn cáp không phù hợp không chỉ là một sai sót nhỏ trong thiết kế—nó có thể dẫn đến:

• Lỗi cách điện động cơ sớm
• Hư hỏng vòng bi do dòng điện đi lạc gây ra
• Tăng nhiễu điện từ (EMI)
• Thời gian ngừng hoạt động ngoài kế hoạch và chi phí bảo trì

Do đó, cáp VFD được thiết kế phù hợp rất quan trọng đối với độ tin cậy, an toàn và hiệu suất lâu dài của hệ thống.

1. Tìm hiểu môi trường vận hành VFD

Không giống như các bộ nguồn truyền thống, VFD sử dụng Điều chế độ rộng xung (PWM) để điều khiển tốc độ động cơ. Điều này tạo ra dạng sóng không hình sin với:

• dv/dt cao (tốc độ thay đổi điện áp)
• Quá điện áp sóng phản xạ (đặc biệt khi chạy cáp dài)
• Điện áp chế độ chung và dòng điện tuần hoàn

Tại sao cáp tiêu chuẩn không thành công

Các loại cáp thông dụng như THHN hoặc dây cách điện PVC cơ bản không được thiết kế cho những điều kiện này. Theo thời gian, họ có thể gặp phải:

• Suy giảm khả năng cách nhiệt do phóng điện corona
• Tích tụ nhiệt quá mức
• Rò rỉ EMI ảnh hưởng đến thiết bị gần đó

Kết quả: Giảm tuổi thọ động cơ và hiệu suất hệ thống không ổn định.

2. Tiêu chí lựa chọn chính cho cáp VFD

A. Loại cách điện: XLPE để ổn định tần số cao

Hệ thống cách nhiệt là tuyến phòng thủ đầu tiên chống lại ứng suất điện.

Khuyến nghị: Polyethylene liên kết ngang (XLPE)

Ưu điểm kỹ thuật:

• Độ bền điện môi cao để chịu được điện áp tăng vọt
• Mất điện môi và điện dung thấp
• Định mức nhiệt vượt trội (thường là 90°C–125°C)
• Khả năng chống phóng điện hào quang mạnh mẽ

So với PVC, XLPE cải thiện đáng kể tuổi thọ cách điện trong môi trường tần số cao.

B. Tấm chắn nâng cao để kiểm soát EMI

Loại bỏ EMI là một trong những yêu cầu quan trọng nhất trong các ứng dụng VFD.

Nếu không được che chắn thích hợp, nhiễu điện từ có thể:

• Can thiệp vào PLC, cảm biến và hệ thống truyền thông
• Gây ra tín hiệu sai và lỗi vận hành
• Tăng rủi ro tuân thủ trong môi trường được quản lý

Cấu trúc che chắn được đề xuất:

• Lá chắn băng đồng

• Tuyệt vời để chứa tiếng ồn tần số cao
• Cung cấp đường nối đất trở kháng thấp
  • lá chắn bện lá chắn
• Độ che phủ ≥85%
• Kết hợp tính linh hoạt với hiệu quả che chắn cao

Chức năng chính:

Một tấm chắn được thiết kế tốt đảm bảo rằng dòng điện ở chế độ chung quay trở lại qua cáp , thay vì làm hỏng vòng bi động cơ.

C. Thiết kế nối đất đối xứng

Hình dạng cáp ảnh hưởng trực tiếp đến hiệu suất điện.

Cấu hình thực hành tốt nhất:

• dây dẫn 3 pha
• 3 dây dẫn đất được bố trí đối xứng

Lợi ích hiệu suất:

• Giảm phát xạ trường điện từ
• Cân bằng phân phối dòng điện mặt đất
• Giảm thiểu điện áp trục và dòng điện mang

Thiết kế này đặc biệt quan trọng trong động cơ công suất trung bình và cao .

D. Đánh giá điện áp và bảo vệ sóng phản xạ

Do hiện tượng sóng phản xạ, điện áp đỉnh ở các đầu cực động cơ có thể đạt tới 2–3 lần điện áp danh định .

Xếp hạng được đề xuất:

• 600V/1000V cho hệ thống công nghiệp tiêu chuẩn
• 2000V cho:

• Chạy cáp dài
• Ổ đĩa tần số chuyển mạch cao
• Ứng dụng quan trọng

Cái nhìn sâu sắc về kỹ thuật:
Hệ thống cách điện có điện áp cao hơn mang lại giới hạn an toàn giúp giảm đáng kể nguy cơ hỏng hóc.

3. Cân nhắc về kích thước cáp và lắp đặt

Quản lý cường độ và nhiệt

Kích thước dây dẫn chính xác phải xem xét:

• Ampe đầy tải động cơ (FLA)
• Nhiệt độ môi trường xung quanh
• Phương pháp lắp đặt (khay, ống dẫn, không khí mở)
• Hệ số phân nhóm và suy giảm cáp

Kích thước không đúng có thể dẫn đến quá nhiệt và giảm tuổi thọ cáp.

Tính linh hoạt và hiệu suất cơ học

Trong môi trường năng động, chẳng hạn như:

• Người máy
• Dây chuyền sản xuất tự động
• Máy móc di chuyển

Sử dụng cáp VFD có độ linh hoạt cao được thiết kế cho các chu kỳ chuyển động và uốn cong liên tục.

Kháng môi trường

Môi trường công nghiệp có thể khắc nghiệt và không thể đoán trước.

Chất liệu áo khoác được đề xuất:

• TPE (Chất đàn hồi nhiệt dẻo):

• Khả năng chống dầu, mài mòn và hóa chất tuyệt vời
• Lý tưởng cho môi trường công nghiệp và khắc nghiệt
  • PVC chuyên dụng:
• Tiết kiệm chi phí
• Thích hợp cho các ứng dụng công nghiệp nói chung

Các yếu tố bảo vệ bổ sung:

• Khả năng chống tia cực tím (lắp đặt ngoài trời)
• Bảo vệ chống ẩm và nước xâm nhập
• Khả năng chống chất làm mát và hóa chất công nghiệp

4. Tuân thủ và Tiêu chuẩn (Quan trọng đối với các Dự án Toàn cầu)

Khi lựa chọn cáp VFD cho các dự án quốc tế, việc tuân thủ là điều cần thiết.

Các tiêu chuẩn chung cần xem xét:

• UL (Bắc Mỹ)
• Tiêu chuẩn IEC/EN (Châu Âu)
• RoHS và REACH (tuân thủ môi trường)

Việc lựa chọn cáp phù hợp đảm bảo:

• Phê duyệt dự án dễ dàng hơn
• Giảm rủi ro pháp lý và hoạt động
• Khả năng tương thích với thị trường toàn cầu

5. So sánh nhanh: Cáp tiêu chuẩn và cáp VFD

tính năng	Cáp tiêu chuẩn	Cáp VFD hiệu suất cao
cách nhiệt	PVC	XLPE
Che chắn	Tối thiểu / Không có	Lá bện / băng đồng
Nối đất	Độc thân	Đa mặt đất đối xứng
Kiểm soát EMI	Nghèo	Tuyệt vời
Điện trở	Thấp	Cao (lên đến 2000V)

6. Kịch bản ứng dụng

Cáp VFD hiệu suất cao được sử dụng rộng rãi trong:

• Hệ thống tự động hóa công nghiệp
• Hệ thống HVAC với bộ truyền động tốc độ thay đổi
• Hệ thống bơm và máy nén
• Trung tâm dữ liệu và hệ thống điện quan trọng
• Hệ thống năng lượng tái tạo (gió, mặt trời)

Mỗi môi trường này đều yêu cầu truyền tải điện ổn định, ít tiếng ồn và độ tin cậy cao .

7. Kết luận: Một khoản đầu tư chiến lược, không chỉ là một thành phần

Việc chọn cáp VFD phù hợp không chỉ đơn giản là quyết định về thông số kỹ thuật mà còn là sự đầu tư dài hạn vào độ tin cậy của hệ thống.

Mặc dù cáp VFD hiệu suất cao có thể có chi phí ban đầu cao hơn nhưng chúng mang lại:

• Giảm thời gian bảo trì và ngừng hoạt động
• Kéo dài tuổi thọ động cơ và thiết bị
• Cải thiện khả năng tương thích điện từ (EMC)
• Tổng chi phí sở hữu (TCO) thấp hơn

Cái nhìn sâu sắc cuối cùng:
Cáp VFD được lựa chọn tốt sẽ hoạt động như một hàng rào bảo vệ giữa ổ đĩa và động cơ của bạn, đảm bảo hoạt động hiệu quả, ổn định và không bị nhiễu trong toàn bộ vòng đời hệ thống.
