Điểm mấu chốt: Dây dẫn loại 5, được xác định theo tiêu chuẩn IEC 60228, là dây dẫn mềm sợi mịn được sử dụng trong dây dẫn mở rộng, bảng điều khiển và các ứng dụng công nghiệp. Hướng dẫn này bao gồm các thông số kỹ thuật, so sánh với Loại 2 và cách chọn dây dẫn phù hợp cho dự án của bạn.

Trong thế giới kỹ thuật điện và sản xuất cáp, “tính linh hoạt” không chỉ là đặc điểm vật lý — nó là một phạm trù kỹ thuật được xác định nghiêm ngặt. Nếu bạn đã từng sử dụng cáp nguồn cứng và dây điều khiển dẻo, dễ uốn thì bạn đã trực tiếp trải nghiệm sự khác biệt giữa các loại dây dẫn.

Hầu hết các thông số kỹ thuật này được điều chỉnh bởi tiêu chuẩn quốc tế IEC 60228 . Hướng dẫn này đi sâu vào Dây dẫn loại 5 — tiêu chuẩn ngành cho các ứng dụng linh hoạt — bao gồm các yêu cầu xây dựng, giới hạn về điện và các trường hợp sử dụng trong thế giới thực.

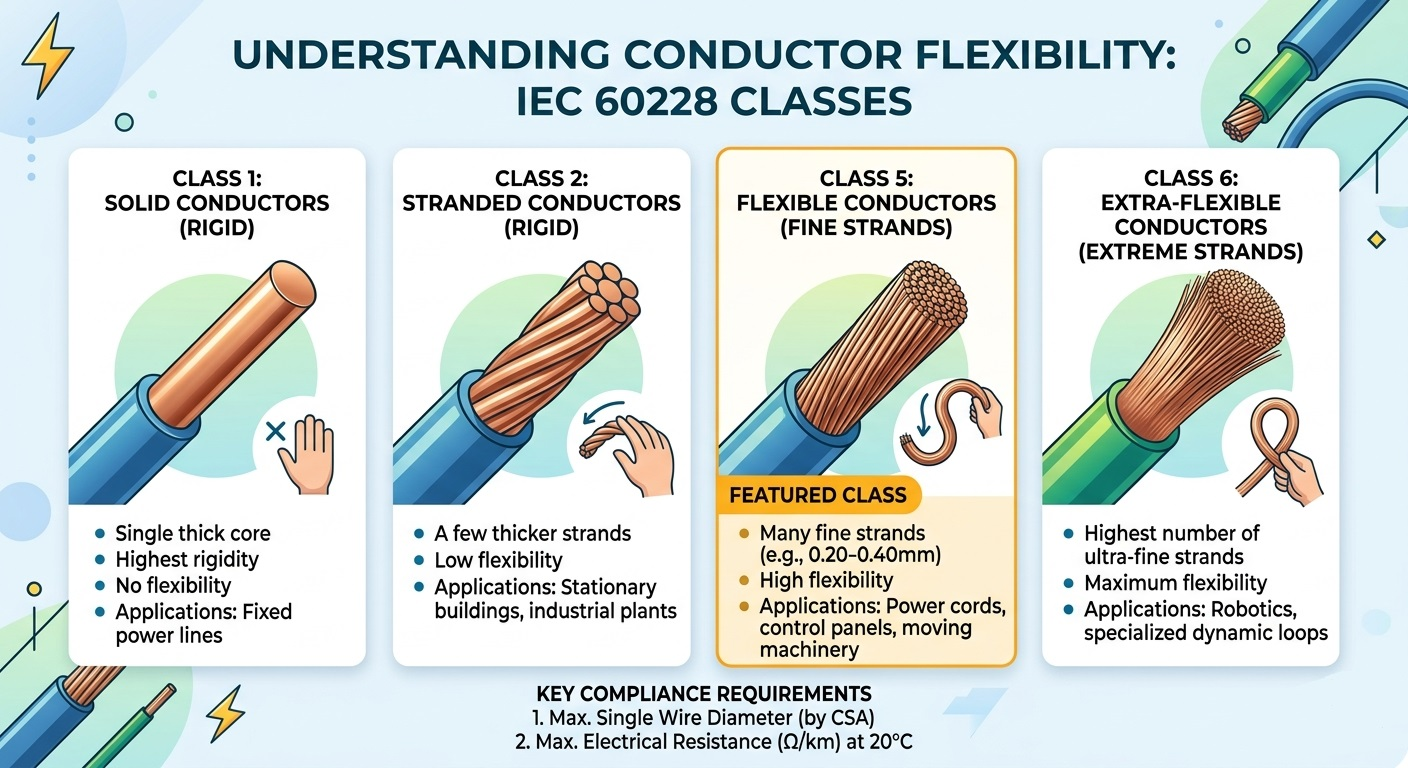

Tìm hiểu Khung phân loại dây dẫn IEC 60228

IEC 60228 (và tiêu chuẩn BS EN 60228 tương đương của Anh) phân loại dây dẫn thành bốn loại chính dựa trên kết cấu và tính linh hoạt. Hiểu được Lớp 5 nằm ở đâu trong hệ thống phân cấp này là điều cần thiết để lựa chọn sản phẩm chính xác:

Điều gì tạo nên một dây dẫn "loại 5"? Thông số kỹ thuật

Dây dẫn Loại 5 bao gồm nhiều dây đồng mịn được nối với nhau để đạt được độ linh hoạt. Trái ngược với các giả định thông thường, IEC 60228 không không quy định chặt chẽ tổng số sợi. Thay vào đó, tiêu chuẩn bắt buộc phải tuân thủ hai số liệu chính:

1. Đường kính tối đa của từng dây riêng lẻ

Để đảm bảo dây dẫn vẫn thực sự linh hoạt, IEC 60228 đặt ra giới hạn trên nghiêm ngặt về đường kính của từng sợi riêng lẻ. Các sợi mỏng hơn uốn cong dễ dàng hơn, giảm độ mỏi kim loại trong các chu kỳ uốn lặp đi lặp lại. Các ví dụ đại diện từ tiêu chuẩn bao gồm:

• Dây dẫn 75 mm2 → đường kính dây riêng lẻ tối đa: 0,21 mm
• Dây dẫn 5 mm2 → đường kính dây riêng lẻ tối đa: 0,26 mm
• Dây dẫn 10 mm2 → đường kính dây riêng lẻ tối đa: 0,41 mm
• Dây dẫn 35 mm2 → đường kính dây riêng lẻ tối đa: 0,41 mm

2. Điện trở tối đa ở 20°C

Điện trở là tiêu chí xác định hiệu suất. Tổng điện trở của dây dẫn Loại 5 hoàn chỉnh không được vượt quá các giá trị được chỉ định trong bảng điện trở IEC 60228, được đo ở 20°C. Quy tắc này cho phép nhà sản xuất linh hoạt trong thiết kế: nếu nhà sản xuất sử dụng dây 0,20 mm thay vì mức tối đa 0,21 mm thì điều đó có thể chấp nhận được - miễn là dây dẫn thành phẩm vẫn đáp ứng giới hạn điện trở.

Phương pháp tiếp cận hai thông số này (điện trở đường kính dây) đảm bảo dây dẫn Loại 5 vừa linh hoạt về mặt vật lý vừa tiết kiệm điện mà không yêu cầu quá cao về quy trình sản xuất.

Dây dẫn loại 5 và dây dẫn loại 2: Sự khác biệt cốt lõi

Các kỹ sư điện thường xuyên phải lựa chọn giữa dây dẫn Loại 2 và Loại 5. Quyết định tùy thuộc vào việc cáp sẽ được cài đặt cố định hay ứng dụng di động/linh hoạt. Đây là một so sánh trực tiếp:

Các ứng dụng chính của dây dẫn IEC 60228 loại 5

Bởi vì dây dẫn Loại 5 có thể chịu được độ rung vừa phải và uốn cong nhiều lần mà không bị gãy nên chúng được chỉ định cho nhiều ngành công nghiệp:

• Dây linh hoạt & Dây nối dài: Các thiết bị gia dụng, dụng cụ điện và thiết bị cầm tay trong đó cáp phải được cuộn, tháo và định vị lại thường xuyên.
• Bảng điều khiển công nghiệp: Việc định tuyến chặt chẽ quanh các góc và xuyên qua các ống dẫn cáp yêu cầu bán kính uốn cong chỉ có thể đạt được với các dây dẫn sợi mảnh.
• Bộ dây điện ô tô: Độ rung động cơ liên tục và chu kỳ nhiệt độ yêu cầu dây dẫn chống mỏi kim loại trong suốt thời gian sử dụng của xe.
• Lắp đặt trên biển & ngoài khơi: Chuyển động liên tục do sóng, kết hợp với không gian hạn chế, khiến Loại 5 trở thành lựa chọn ưu tiên để phân phối điện trên tàu.
• Robot & Tự động hóa: Cánh tay robot có khớp nối yêu cầu dây cáp uốn cong hàng nghìn lần mỗi ngày mà không bị hỏng — Loại 5 đáp ứng thách thức này đối với các ứng dụng có độ uốn vừa phải (Loại 6 dành cho độ uốn cao).

Tại sao việc chỉ định IEC 60228 Loại 5 lại quan trọng cho dự án của bạn

Việc chọn loại cáp được tiếp thị là "linh hoạt" mà không tham khảo tiêu chuẩn được công nhận như IEC 60228 Loại 5 sẽ gây ra rủi ro đáng kể. Việc tuân thủ tiêu chuẩn này cung cấp ba đảm bảo cụ thể:

• An toàn: Giới hạn điện trở đảm bảo dây dẫn không quá nóng dưới dòng điện định mức, ngăn ngừa sự suy giảm cách điện và nguy cơ cháy nổ tiềm ẩn.
• Khả năng tương thích: Đường kính dây tối đa được tiêu chuẩn hóa đảm bảo dây dẫn vừa khít với các vấu, ống nối và khối đầu cuối tiêu chuẩn mà không cần sửa đổi.
• Tuổi thọ cao: Bện sợi mịn giúp ngăn ngừa hiện tượng mỏi kim loại trong quá trình uốn lặp đi lặp lại, kéo dài đáng kể tuổi thọ sử dụng của cáp so với các giải pháp thay thế không tuân thủ.

Khi tìm nguồn cung ứng cáp quốc tế, chứng nhận IEC 60228 cũng đơn giản hóa việc phê duyệt theo quy định vì tiêu chuẩn này được áp dụng hoặc công nhận ở EU (BS EN 60228), Úc (AS/NZS 1125) và nhiều thị trường khác.

Câu hỏi thường gặp về dây dẫn loại 5

Class 5 có giống như cáp mềm không?

Không chính xác. "Cáp mềm" là một thuật ngữ thương mại rộng rãi. Loại 5 là phân loại dây dẫn cụ thể theo tiêu chuẩn IEC 60228 với các yêu cầu kỹ thuật có thể đo lường được. Cáp có thể được bán trên thị trường dưới dạng linh hoạt mà không cần đáp ứng thông số kỹ thuật Loại 5.

Dây dẫn loại 5 có thể sử dụng ngoài trời được không?

Loại 5 chỉ đề cập đến kết cấu dây dẫn chứ không đề cập đến xếp hạng tổng thể của cáp. Việc cáp có phù hợp để sử dụng ngoài trời hay không phụ thuộc vào vật liệu cách điện và vỏ bọc (ví dụ: PVC chống tia cực tím, XLPE). Luôn kiểm tra thông số kỹ thuật hoàn chỉnh của cáp, không chỉ loại dây dẫn.

Sự khác biệt giữa Lớp 5 và Lớp 6 là gì?

Cả hai đều là lớp dây dẫn linh hoạt. Loại 6 thậm chí còn sử dụng các sợi mịn hơn, dẫn đến độ linh hoạt cao hơn và bán kính uốn tối thiểu chặt hơn. Loại 6 được chỉ định cho các ứng dụng có tính năng động cao chẳng hạn như uốn liên tục trong dây chuyền kéo, trong khi Loại 5 bao gồm các trường hợp có độ uốn vừa phải.

Cần trợ giúp để chọn dây dẫn phù hợp cho ứng dụng của bạn?

Đội ngũ kỹ thuật của chúng tôi chuyên về dây dẫn và cáp tuân thủ IEC 60228 cho các ứng dụng công nghiệp, hàng hải, ô tô và thương mại. Cho dù dự án của bạn liên quan đến môi trường có độ rung cao hay lắp đặt cố định tiêu chuẩn, chúng tôi đều cung cấp thông số kỹ thuật chi tiết và báo giá cạnh tranh.

Liên hệ với chúng tôi ngay hôm nay để thảo luận về các yêu cầu dự án của bạn.
