Cáp năng lượng mặt trời H1Z2Z2-K vs PV1-F: Hướng dẫn so sánh kỹ thuật và ứng dụng

Trong hệ thống quang điện (PV), DC cáp đóng một vai trò quan trọng trong sự an toàn, hiệu quả và độ tin cậy lâu dài của hệ thống. Do đó, việc chọn đúng cáp năng lượng mặt trời không chỉ là lựa chọn về thiết kế mà còn là quyết định tuân thủ và quản lý rủi ro. Bài viết này cung cấp sự so sánh kỹ thuật giữa cáp năng lượng mặt trời H1Z2Z2‑K hiện đại và loại PV1‑F trước đó đã được sử dụng rộng rãi trong lắp đặt PV.

Tóm tắt điều hành

Cáp năng lượng mặt trời H1Z2Z2‑K được thiết kế theo tiêu chuẩn Châu Âu EN 50618 và cũng phù hợp về mặt kỹ thuật với IEC 62930. Cáp được phát triển để hỗ trợ các hệ thống quang điện hiện đại, đặc biệt là lắp đặt 1500 V DC. Cáp PV1‑F thường được sản xuất theo yêu cầu chứng nhận TÜV 2 PfG 1169/08.2007 và ban đầu được thiết kế cho các hệ thống quang điện 1000 V DC trước đây.

Khi các nhà máy năng lượng mặt trời chuyển sang kiến ​​trúc điện áp cao hơn để giảm chi phí Cân bằng hệ thống (BOS), H1Z2Z2‑K đã trở thành giải pháp được ưu tiên cho các công trình lắp đặt mới.

Sự khác biệt chính về mặt kỹ thuật

1. Đánh giá điện áp

Các nhà máy quang điện quy mô tiện ích ngày càng được xây dựng bằng cách sử dụng hệ thống 1500 V DC vì dây điện áp cao hơn làm giảm mức dòng điện và do đó giảm mức sử dụng đồng, chi phí lắp đặt và tổn thất điện năng.

Cáp H1Z2Z2‑K thường được định mức cho hệ thống quang điện DC 1,5 kV (với điện áp thiết kế hệ thống thường cho phép lên tới khoảng 1,8 kV trong một số điều kiện thử nghiệm nhất định tùy thuộc vào thông số kỹ thuật của nhà sản xuất). Điều này làm cho chúng phù hợp cho việc lắp đặt năng lượng mặt trời điện áp cao hiện đại.

Cáp PV1‑F thường được thiết kế cho hệ thống quang điện lên đến 1000 V DC và do đó có thể không đáp ứng yêu cầu thiết kế của hệ thống 1500 V mới hơn.

2. Vật liệu cách nhiệt và vỏ bọc

Cả hai loại cáp thường sử dụng vật liệu cách điện polyolefin liên kết ngang (thường được viết tắt là XLPO hoặc XLPE). Trong hầu hết các thiết kế hiện đại, các vật liệu này không chứa halogen và ít khói (LSZH), giúp cải thiện an toàn cháy nổ và hiệu quả môi trường.

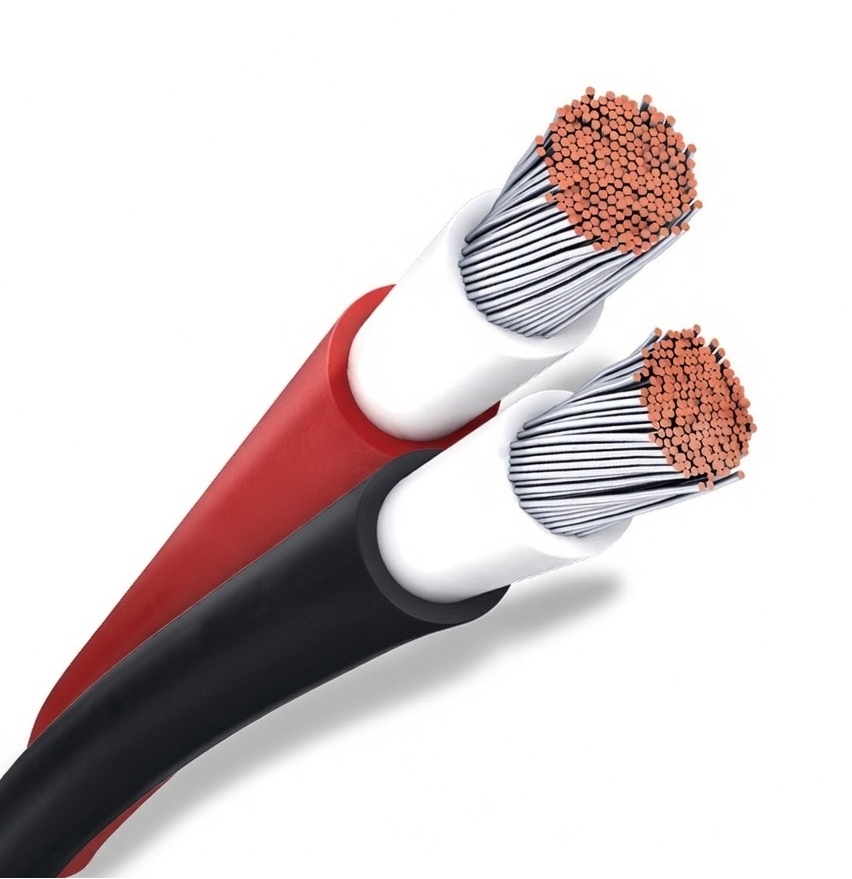

Cáp H1Z2Z2‑K thường có lớp cách điện và vỏ bọc liên kết ngang hai lớp được tối ưu hóa đặc biệt để tiếp xúc với tia cực tím trong thời gian dài, khả năng chống ôzôn và môi trường ngoài trời khắc nghiệt.

3. Chống nước và bảo vệ môi trường

Cáp H1Z2Z2‑K được thiết kế với mức độ chống chịu môi trường cao, bao gồm khả năng bảo vệ mạnh mẽ chống lại độ ẩm, bức xạ UV, ozon và thời tiết. Một số nhà sản xuất phân loại các loại cáp này theo mức độ chống nước cao được xác định trong tiêu chuẩn lắp đặt (chẳng hạn như AD7 hoặc AD8 tùy thuộc vào điều kiện thử nghiệm và tài liệu của nhà sản xuất).

Về mặt thực tế, điều này có nghĩa là cáp có thể chịu được môi trường rất ẩm ướt như các nhà máy năng lượng mặt trời nổi hoặc các công trình lắp đặt tiếp xúc với mưa thường xuyên. Tuy nhiên, hiệu suất ngâm nước vĩnh viễn phải luôn được xác minh thông qua chứng nhận của nhà sản xuất cụ thể và hướng dẫn lắp đặt.

Cáp PV1‑F cũng mang lại độ bền tốt ngoài trời nhưng thường có giới hạn hiệu suất thấp hơn trong môi trường cực kỳ ẩm ướt hoặc đòi hỏi khắt khe về mặt cơ học.

4. Độ bền cơ học và lắp đặt

Cáp H1Z2Z2‑K được thiết kế với độ chắc chắn của vỏ bọc và độ bền cơ học được cải thiện so với PV1‑F. Điều này làm cho chúng phù hợp hơn với môi trường cài đặt đòi hỏi khắt khe.

Mặc dù ống dẫn bảo vệ hoặc khay cáp vẫn được khuyến nghị là phương pháp tốt nhất nhưng cáp H1Z2Z2‑K có thể được lắp đặt ở một số điều kiện chôn trực tiếp hoặc ngoài trời khắc nghiệt khi tuân thủ các quy định về điện và bảo vệ cơ học thích hợp.

Cáp PV1‑F thường yêu cầu nhiều điều kiện lắp đặt được kiểm soát hơn và ít được sử dụng hơn trong các bố trí đòi hỏi khắt khe về mặt cơ học.

5. Hiệu suất nhiệt độ và tuổi thọ sử dụng

Phạm vi nhiệt độ hoạt động điển hình của cáp năng lượng mặt trời hiện đại là khoảng -40°C đến 90°C trong điều kiện hoạt động bình thường, với khả năng chịu nhiệt độ ngắn hạn cao hơn tùy thuộc vào dây dẫn và thiết kế cách điện.

Cáp năng lượng mặt trời được thiết kế theo tiêu chuẩn EN 50618 thường được thiết kế để có tuổi thọ sử dụng khoảng 25 năm trong điều kiện lắp đặt và vận hành thích hợp, phù hợp với tuổi thọ dự kiến ​​của mô-đun quang điện.

Kết luận

Cáp PV1‑F đóng vai trò quan trọng trong việc triển khai quang điện sớm và vẫn hiện diện trong nhiều hệ thống cũ. Tuy nhiên, cáp H1Z2Z2‑K đã trở thành giải pháp được ưu tiên cho việc lắp đặt quang điện hiện đại nhờ khả năng điện áp cao hơn, khả năng chống chịu môi trường được cải thiện và hiệu suất cơ học mạnh hơn.

Đối với các nhà phân phối, nhà thầu EPC và nhà phát triển năng lượng mặt trời, việc chỉ định cáp H1Z2Z2‑K giúp đảm bảo khả năng tương thích với các thiết kế hệ thống quang điện hiện tại và độ tin cậy lâu dài của dự án.
