Logic đặt tên cáp: Phân tích sự khác biệt khu vực toàn cầu và giải mã các hệ thống nhận dạng chính thống

Khi lựa chọn hoặc thiết kế dây cáp, bạn đã bao giờ cảm thấy bối rối trước những tổ hợp chữ cái như "YJV", "NA2XY" và "THHN" chưa? Những mã này không phải ngẫu nhiên; chúng là những "thẻ nhận dạng kỹ thuật" cốt lõi bao gồm vật liệu dây dẫn, cấu trúc cách điện, hiệu suất vỏ bọc và thậm chí cả kịch bản ứng dụng. Trên toàn cầu, do sự khác biệt về truyền thống công nghệ, hệ thống tiêu chuẩn và nhu cầu kỹ thuật, nhiều quy tắc đặt tên độc đáo khác nhau đã xuất hiện. Hiểu được "phương ngữ kỹ thuật" này là rất quan trọng để đảm bảo lựa chọn cáp chính xác và đạt được sự liên kết kỹ thuật quốc tế trong các dự án kỹ thuật.

1. Hệ thống đặt tên quốc tế chính thống: "Ngôn ngữ kỹ thuật" chuyên nghiệp và dựa trên kịch bản

1.1 Hệ thống Trung Quốc (Tiêu chuẩn GB): "Phương pháp logic kỹ thuật" phân cấp nghiêm ngặt

Các mẫu cáp của Trung Quốc tuân thủ nghiêm ngặt quy tắc mã hóa phân cấp “dây dẫn—cách điện—vỏ bên trong—áo giáp—vỏ ngoài”, quy tắc này rõ ràng về mặt logic, dễ dàng cho kỹ thuật giải thích nhanh chóng và thích ứng hoàn hảo với các dự án xây dựng và lưới điện quy mô lớn.

Ví dụ giải mã điển hình: YJV22-0.6/1kV

• YJ: Vật liệu cách nhiệt polyethylene (XLPE) liên kết ngang (Y tượng trưng cho XLPE, J thường gắn liền với vật liệu cách nhiệt)
• V: Vỏ bọc polyvinyl clorua (PVC)
• 22: Số "2" đầu tiên biểu thị áo giáp băng thép đôi, số "2" thứ hai biểu thị vỏ bọc ngoài PVC
• Dây dẫn bằng đồng thường được bỏ qua, trong khi dây dẫn bằng nhôm được đánh dấu bằng chữ “L” (ví dụ: YJLV22)

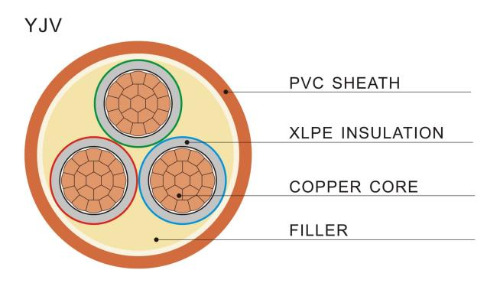

Hình ảnh trên thể hiện rõ cấu trúc mặt cắt điển hình của cáp dòng YJV: dây dẫn đồng, lớp cách điện XLPE, chất độn, vỏ bọc PVC và lớp giáp.

1.2 Hệ thống Châu Âu (IEC/VDE): "Phương pháp viết tắt tài liệu" ngắn gọn và hiệu quả

Các nước Châu Âu thích sử dụng các từ viết tắt trực tiếp của các tài liệu cốt lõi, có mã ngắn gọn và nhấn mạnh sự tích hợp liền mạch với các quy định CPR của EU.

Ví dụ giải mã điển hình: NA2XY

• N: Cáp đạt tiêu chuẩn (Norm)
• A: Dây dẫn nhôm
• 2X: Chất cách điện bằng polyetylen (XLPE) liên kết ngang (2X là mã định danh cụ thể cho XLPE)
• Y: Vỏ bọc polyvinyl clorua (PVC) Một ví dụ phổ biến khác là "H07V-K": H đại diện cho tiêu chuẩn hài hòa, 07 là định mức điện áp 450/750V, V là cách điện PVC và K để cố định dây dẫn linh hoạt.

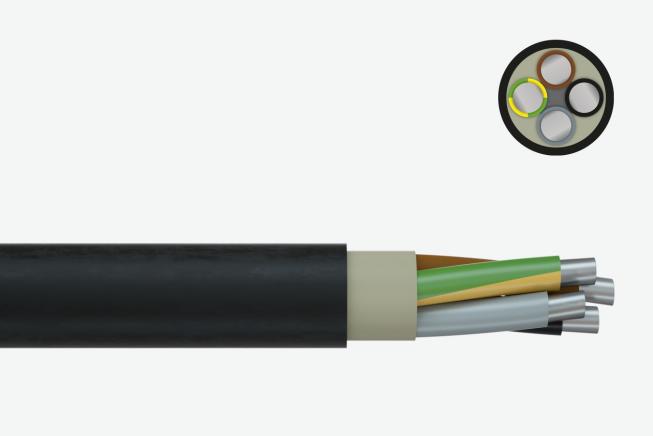

Hình ảnh trên thể hiện mặt cắt ngang và sơ đồ cấu trúc của cáp NA2XY, sự kết hợp cổ điển của vỏ bọc PVC cách điện XLPE lõi nhôm.

1.3 Hệ thống Hoa Kỳ (UL/NEC): "Phương pháp chứng nhận chức năng" tập trung vào hiệu suất

Việc đặt tên của Hoa Kỳ giống như một "nhãn hiệu suất an toàn", phản ánh trực tiếp các chỉ số chính như khả năng chịu nhiệt và chống cháy, phục vụ các quy định nghiêm ngặt của NEC và hệ thống trách nhiệm bảo hiểm.

Ví dụ giải mã điển hình: THHN

• T: Vật liệu cách nhiệt bằng nhựa nhiệt dẻo (thường là nhựa PVC)
• HH: Khả năng chịu nhiệt cao (90oC)
• N: Vỏ bọc nylon

Ngoài ra, xếp hạng chống cháy (như CM, CMR, CMP) cũng được chỉ định, nhấn mạnh khả năng tiếp cận thị trường và an toàn cháy nổ.

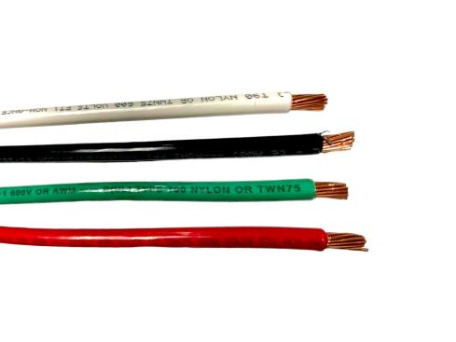

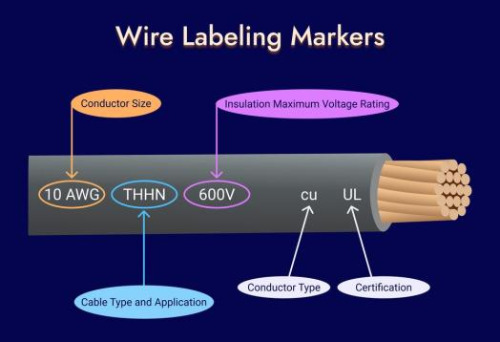

Hình ảnh trên thể hiện phương pháp đánh dấu và mã màu điển hình của dây THHN, giúp nhận dạng nhanh chóng tại chỗ.

1.4 Trung Đông và Đông Nam Á: Các lĩnh vực thực hành “Áp dụng kết hợp” các tiêu chuẩn quốc tế

Các dự án ở Trung Đông (như Ả Rập Saudi và Iraq) thường yêu cầu tuân thủ kép với IEC và BS/VDE, đồng thời có các yêu cầu nghiêm ngặt bổ sung về khả năng chống cháy và chịu nhiệt độ cao; Đông Nam Á (như Singapore và Việt Nam) sử dụng IEC làm bản thiết kế (CP5, VN, v.v.), và các dự án cao cấp thường chỉ định trực tiếp IEC/BS, đặc biệt nhấn mạnh đến đặc tính ít khói và không halogen của LSZH.

2. Những khác biệt cơ bản: Thích ứng chính xác với các kịch bản và tiêu chuẩn khu vực

Hệ thống Trung Quốc: Phục vụ nhịp điệu kỹ thuật của "mua sắm tiêu chuẩn hóa thiết kế nhanh chóng", với các cấp bậc phân cấp rõ ràng và quản lý lô dễ dàng.

• Hệ thống Châu Âu: Bắt nguồn từ một thị trường thống nhất và sự điều chỉnh theo quy định, theo đuổi việc mã hóa tối giản.
• Hệ thống Hoa Kỳ: Bắt nguồn từ bảo hiểm thương mại và văn hóa pháp lý, nhấn mạnh vào “hiệu quả hoạt động có thể chứng nhận”.
• Trung Đông/Đông Nam Á: Lĩnh vực hội tụ tiêu chuẩn theo mô hình EPC (Kỹ thuật, Mua sắm và Xây dựng) quốc tế, yêu cầu sản phẩm phải “đa tiêu chuẩn hóa”.

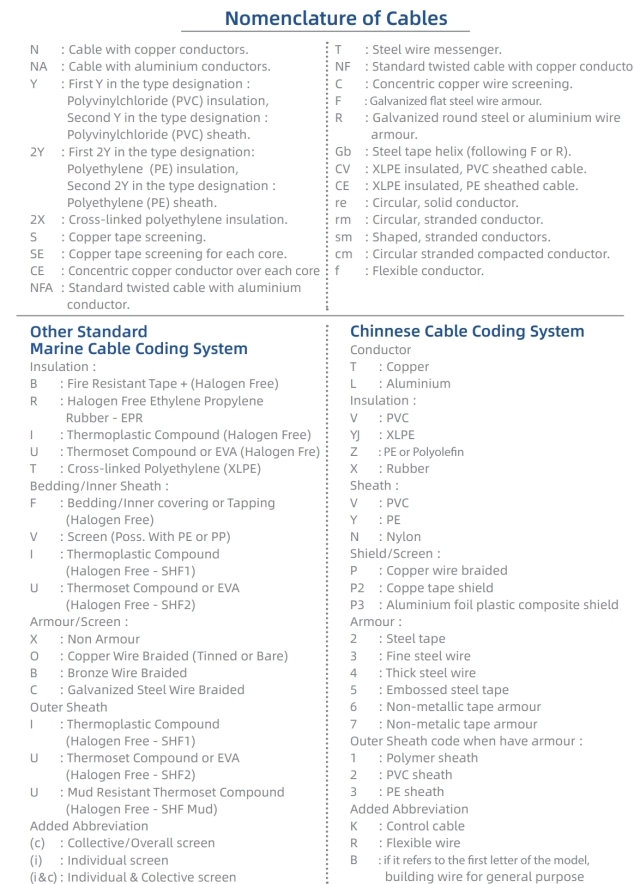

Bảng tham khảo nhanh về mã hóa cáp chung:

3. Tránh sai lầm trong việc lựa chọn cáp: Cáp Huapu cung cấp sự kết hợp chính xác

Hiểu quy ước đặt tên chỉ là bước đầu tiên. Quan trọng hơn, đó là việc kết nối cáp với điện áp, môi trường lắp đặt, yêu cầu an toàn cháy nổ, ngân sách và các yếu tố khác của dự án. Chúng tôi khuyên bạn nên ưu tiên các sản phẩm đã vượt qua thử nghiệm loại hoàn chỉnh và chứng nhận của bên thứ ba.

Chúng tôi cung cấp đầy đủ các loại cáp, kể cả dây trần, dây cáp điện , cáp điều khiển và cáp đặc biệt. Cho dù đó là cáp nguồn dòng YJV, cáp điều khiển KVV, cáp không khói halogen WDZ-YJY, cáp chống cháy ZR-YJV hay các sản phẩm tùy chỉnh thích ứng với các hình dạng dây dẫn khác nhau (tròn, hình quạt, lượn sóng), chúng tôi đều có thể đáp ứng chính xác nhu cầu của nhiều tình huống khác nhau như xây dựng, công nghiệp và truyền thông.

Không còn phải lo lắng về việc lựa chọn cáp cho dự án của bạn! Cáp Huapu giúp bạn tìm thấy sự kết hợp hoàn hảo! Nhấp vào liên kết bên dưới để có giải pháp lựa chọn tùy chỉnh và để các loại cáp chuyên nghiệp bảo vệ dự án của bạn.
