Thông số kỹ thuật: Biểu mẫu dây dẫn cáp điện - Hướng dẫn toàn diện về dây dẫn tròn, nén (ngành) và định hình (hình thang)

Trong kỹ thuật điện và lựa chọn cáp, hình dạng dây dẫn là yếu tố quan trọng ảnh hưởng đến hiệu suất cáp, kích thước kết cấu và chi phí dự án. Các cấu trúc dây dẫn khác nhau thể hiện sự khác biệt đáng kể về hệ số lấp đầy, đường kính ngoài, việc sử dụng vật liệu và phương pháp lắp đặt.

Các dạng dây dẫn phổ biến trong kỹ thuật hiện nay bao gồm Dây dẫn tròn , Nén (Ngành / Ngói có hình dạng ) Dây dẫn và Dây dẫn định hình (hình thang) . Tài liệu này phân tích một cách có hệ thống các cấu trúc này để cung cấp tài liệu tham khảo rõ ràng cho các nhà thiết kế và nhân viên mua sắm.

tôi. Tại sao phải phân biệt các dạng dây dẫn?

Mặc dù dây dẫn chủ yếu phải đáp ứng các yêu cầu về diện tích mặt cắt ngang và điện trở, nhưng kỹ thuật thực tế đòi hỏi nhiều hơn:

• Khoảng trống cấu trúc : Trong cáp nhiều lõi, khoảng cách giữa các dây dẫn ảnh hưởng đến cấu trúc tổng thể.
• Đường kính ngoài : Cấu trúc dây dẫn tác động trực tiếp đến đường kính tổng thể của cáp.
• Hiệu quả cài đặt : Đường kính ngoài xác định không gian lắp đặt cần thiết, kích thước ống dẫn và độ khó khi thi công.
• Tối ưu hóa thiết kế : Lựa chọn hình thức phù hợp là phương pháp then chốt để tối ưu hóa thiết kế kết cấu cáp.
• Hiệu quả vật liệu : Đối với mặt cắt từ trung bình đến lớn, hình thức dây dẫn thường quan trọng hơn việc chỉ thêm vật liệu vào.

II. Dây dẫn tròn

1. Xây dựng:

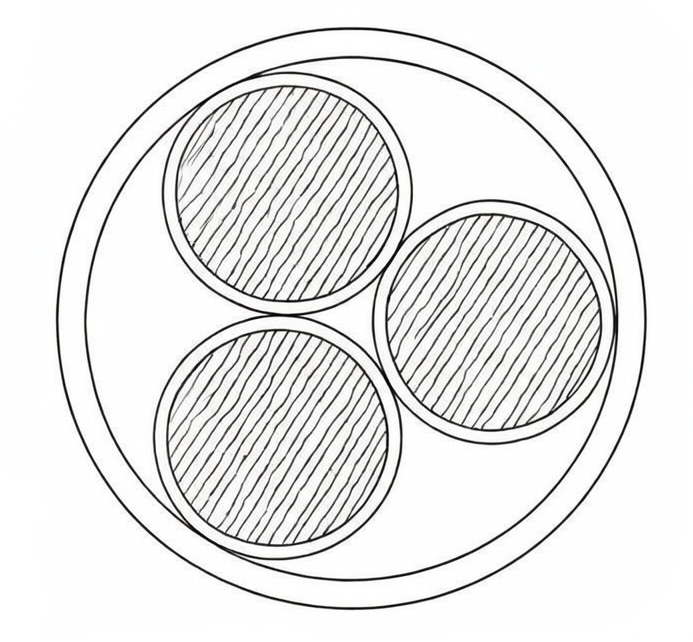

Dạng phổ biến nhất, bao gồm dây đồng hoặc nhôm tròn bện, có sẵn ở dạng cấu trúc bện bện hoặc nén tròn tiêu chuẩn.

2. Ưu điểm :

• Quy trình sản xuất hoàn thiện với lịch sử ứng dụng lâu nhất.
• Tính linh hoạt tuyệt vời, tạo điều kiện dễ dàng uốn cong và lắp đặt.
• Khả năng tương thích cao với các thiết bị đầu cuối cáp tiêu chuẩn.
• Linh hoạt cho nhiều loại cáp khác nhau.

3. Hạn chế:

Khoảng cách tự nhiên giữa các dây tròn dẫn đến hệ số lấp đầy thấp hơn, dẫn đến hiệu quả sử dụng không gian kém hơn và đường kính ngoài lớn hơn trong các thiết kế đa lõi.

4. Ứng dụng:

Mặt cắt nhỏ đến lớn dây cáp điện , dây điện xây dựng, cáp điều khiển/cáp thiết bị và các ứng dụng có tính linh hoạt cao.

III. Nén (Ngành / Tile-shaped) Conductors

1. Định nghĩa:

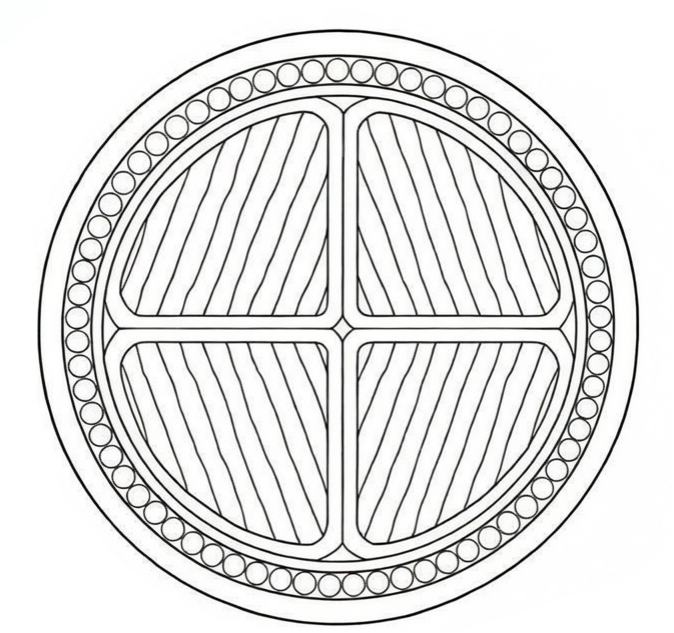

Dây dẫn được hình thành bằng cách ép dây thành tiết diện không tròn để tăng hệ số lấp đầy; thường được xem là các hình dạng theo ngành hoặc dạng Ngói.

2. Ưu điểm:

• Hệ số lấp đầy dây dẫn cao hơn đáng kể.
• Giảm hiệu quả đường kính ngoài của cáp tổng thể.
• Giảm khối lượng vật liệu cách nhiệt và vỏ bọc cần thiết.
• Tăng cường độ nén của cấu trúc cáp đa lõi.

Kết quả: Dưới cùng một mặt cắt, chúng nhỏ gọn hơn dây dẫn tròn.

3. Ghi chú ứng dụng:

Do phần không tròn nên cần có các đầu nối hoặc hình dạng đầu cuối cụ thể trong quá trình kết nối.

4. Ứng dụng:

Cáp nhiều lõi hạ áp, đường trục phân phối, cáp có tiết diện từ 35mm2 trở lên và các dự án điện đô thị.

IV. Dây dẫn định hình (hình thang / hình)

1. Xây dựng:

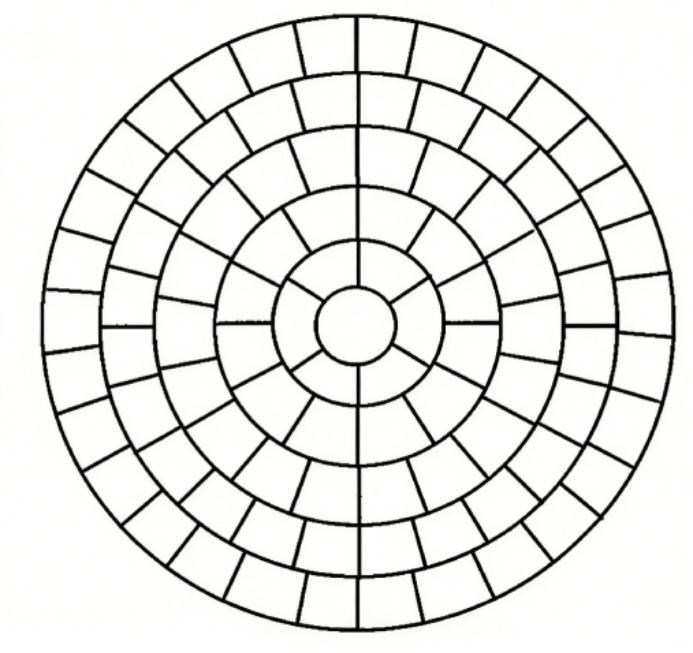

Còn được gọi là dây dẫn hình thang, chúng sử dụng các sợi dây hình thang để tạo thành một cấu trúc có mật độ cao thông qua quá trình ép chính xác.

2. Ưu điểm:

• Hệ số lấp đầy dây dẫn cao nhất.
• Cấu trúc cáp nhỏ gọn nhất.
• Giảm thêm đường kính ngoài trong khi vẫn duy trì hiệu suất điện.
• Tối ưu hóa việc sử dụng vật liệu kim loại.

3. Ứng dụng:

Cáp điện có tiết diện từ trung bình đến lớn, nâng cấp lưới điện đô thị, hệ thống điện công nghiệp và các dự án có giới hạn nghiêm ngặt về đường kính và trọng lượng cáp.

V. Hướng dẫn so sánh và lựa chọn

1. Bảng so sánh

2. Tư vấn lựa chọn và hiệu suất điện

• Tiêu chuẩn điện : Bất kể dạng nào, tất cả các dây dẫn đều đáp ứng các yêu cầu về điện trở DC (ví dụ: IEC 60228) cho một mặt cắt nhất định. Chọn hình thức là một lựa chọn tối ưu hóa kỹ thuật, không phải là một lựa chọn an toàn về điện.
• Mặt cắt nhỏ : Sử dụng dây dẫn tròn để tiết kiệm và linh hoạt.
• Phần trung bình/lớn đa lõi : Ưu tiên các dây dẫn (ngành) nén cho thiết kế trưởng thành.
• Yêu cầu về không gian nghiêm ngặt : Sử dụng dây dẫn định hình (hình thang) để có độ nén tối đa.
