Dây điện có vỏ bọc rất cần thiết để ngăn ngừa hỏa hoạn và nguy cơ điện giật trong các tòa nhà hiện đại Khi được cài đặt đúng cách, dây bọc giảm nguy cơ đoản mạch nhiều hơn 70% so với hệ thống dây lõi đơn không được che chắn . Lớp cách điện bên ngoài của chúng không chỉ bảo vệ khỏi hư hỏng cơ học mà còn cung cấp đường dẫn đất liên tục. Đối với các ứng dụng dân dụng và thương mại nhẹ, việc sử dụng cáp có vỏ bọc như cáp nối đất đôi hoặc các kết cấu có vỏ bọc tương tự là cách trực tiếp, tuân thủ quy tắc để đạt được phân phối điện an toàn hơn. Dây có vỏ bọc là gì và chúng khác với dây dẫn trần hoặc dây dẫn cách điện đơn như thế nào Dây có vỏ bọc bao gồm hai hoặc nhiều dây dẫn mang dòng điện cách điện (pha và trung tính) cộng với một dây dẫn đất trần hoặc cách điện, tất cả được bọc trong lớp vỏ bọc PVC, cao su hoặc LSZH (Low Smoke Zero Halogen) bên ngoài. Điểm khác biệt chính: dây cách điện đơn chỉ có một lớp cách điện trên mỗi dây dẫn và thường được chạy bên trong ống dẫn hoặc đường trục. Cáp có vỏ bọc kết hợp bảo vệ cơ học và cách điện thành một cụm, loại bỏ nhu cầu sử dụng ống dẫn bổ sung ở những vị trí khô ráo, được bảo vệ. Ví dụ: cáp có vỏ bọc 2,5 mm² tiêu chuẩn được sử dụng trong mạch ổ cắm 13A có thể chịu được lực kéo lên tới 200N trong quá trình cài đặt mà không làm hỏng lớp cách điện bên trong, trong khi dây cách điện đơn có cùng mặt cắt cần ống dẫn để đạt được mức bảo vệ cơ học tương tự. Lợi ích an toàn quan trọng: chống cháy và chống điện giật Dây có vỏ bọc hiện đại được đánh giá về khả năng chống cháy theo tiêu chuẩn IEC 60332-1 hoặc các tiêu chuẩn tương tự. Trong một thử nghiệm có kiểm soát, một Cáp bọc PVC tự dập tắt trong vòng 60 giây sau khi tắt ngọn lửa đầu đốt, trong khi dây nhựa nhiệt dẻo không có vỏ bọc vẫn tiếp tục cháy và nhỏ giọt các hạt lửa. Lớp vỏ bên ngoài còn có tác dụng như một rào cản chống lại sự tiếp xúc vô tình. Dữ liệu từ các báo cáo sự cố điện cho thấy những ngôi nhà được nối dây hoàn toàn bằng cáp bọc cách điện kép có Các cú sốc liên quan đến hư hỏng cách điện ít hơn 82% so với những loại sử dụng dây cách điện đơn trong ống dẫn. Hướng dẫn lựa chọn: Kết hợp các loại dây có vỏ bọc với ứng dụng thực tế Chọn sai vật liệu vỏ bọc hoặc kích thước dây dẫn sẽ dẫn đến hỏng hóc sớm. Dưới đây là bảng thực tế dựa trên môi trường cài đặt phổ biến và yêu cầu tải. Lưu ý rằng tất cả các giá trị đều giả định nhiệt độ môi trường xung quanh là 30°C và dây dẫn bằng đồng (vật liệu phổ biến nhất để làm dây có vỏ bọc). Bảng 1: Các loại dây có vỏ bọc được khuyến nghị theo ứng dụng và môi trường Khu vực ứng dụng Kích thước dây dẫn (mm2) Loại vỏ bọc Dòng điện tối đa (A) Mạch chiếu sáng (khô trong nhà) 1,0 hoặc 1,5 PVC (70°C) 11 - 16 Ổ cắm (trong nước) 2.5 PVC hoặc LSZH 20 - 27 Bếp/HVAC (cố định) 6,0 hoặc 10 PVC hoặc cao su 32 - 63 Địa điểm ngoài trời / ẩm ướt 2,5 hoặc 4,0 Cao su hoặc XLPE 25 - 37 Đối với việc lắp đặt kín trong lớp cách nhiệt, áp dụng hệ số suy giảm. Một dây có vỏ bọc 2,5 mm2 được chôn trong lớp cách điện dày hơn 100 mm có thể làm giảm dòng điện định mức của nó đi một lượng lên tới 50% (ví dụ: từ 27A đến 13,5A). Luôn kiểm tra các quy định về hệ thống dây điện ở địa phương. Thực hành lắp đặt tốt nhất giúp kéo dài tuổi thọ sử dụng hơn 30 năm Dây có vỏ bọc được lắp đặt đúng cách ở nơi khô ráo, thoáng mát có thể dễ dàng tồn tại lâu dài. 40 đến 50 năm . Tuy nhiên, ba sai lầm phổ biến làm giảm đáng kể tuổi thọ đó: Uốn cong quá mức: Bán kính uốn tối thiểu phải bằng ít nhất 4 lần đường kính cáp. Dây điện có vỏ bọc đường kính 10 mm bị uốn cong quanh bán kính 35 mm gây ra các vết nứt nhỏ trên vỏ bọc, làm giảm điện trở cách điện. dưới 1MΩ trong vòng 3 năm (giá trị ban đầu >100 MΩ). Vượt quá giới hạn nhiệt độ: Dây bọc PVC hoạt động liên tục ở 80°C (thay vì 70°C định mức) già đi nhanh gấp đôi. Dữ liệu cho thấy rằng với mỗi Trên 10°C, tuổi thọ cách nhiệt giảm một nửa . Tẩy trang không đúng cách: Việc cắt các dây dẫn bên trong trong khi tháo vỏ bọc bên ngoài sẽ tạo ra các điểm căng thẳng. Trong một nghiên cứu về 200 mạch điện bị hỏng, 37% lỗi bắt nguồn từ các đầu vỏ bọc bị tước kém . Sử dụng kìm tuốt dây cáp chuyên dụng được đặt ở độ sâu chính xác - thường nhỏ hơn 0,5mm so với độ dày vỏ bọc. Đối với vỏ bọc PVC dày 1,5mm tiêu chuẩn, độ sâu tước là 1,0mm để lại một giới hạn an toàn mà không để lộ dây dẫn. Những quan niệm sai lầm phổ biến về dây có vỏ bọc (có chỉnh sửa dữ liệu) Hiểu sai định mức dây có vỏ dẫn đến việc thay thế nguy hiểm. Dưới đây là danh sách các lỗi thường gặp so với thực tế dựa trên dữ liệu thực địa và phòng thí nghiệm. Huyền thoại: Tất cả các dây bọc đều không thấm nước. Sự thật: Chỉ có vỏ bọc LSZH bằng cao su hoặc được xếp hạng đặc biệt mới chịu được độ ẩm liên tục. Dây bọc PVC tiêu chuẩn hấp thụ 0,5% đến 1,5% nước theo trọng lượng sau 24 giờ ngâm , dẫn đến tăng dòng rò. Huyền thoại: Vỏ dày hơn luôn có nghĩa là bảo vệ tốt hơn. Sự thật: Vỏ bọc PVC 1,8mm cung cấp 90% khả năng chống va đập cơ học của vỏ bọc 2,5mm, nhưng vỏ bọc sau làm giảm tính linh hoạt bởi 40% và tăng độ khó lắp đặt trong không gian chật hẹp. Huyền thoại: Dây có vỏ bọc không bao giờ cần ống dẫn. Sự thật: Ở những vị trí dễ bị hư hỏng hoặc va đập bởi loài gặm nhấm (chẳng hạn như nhà để xe hoặc tường bên ngoài), cần có biện pháp bảo vệ cơ học bổ sung như ống dẫn. Các thử nghiệm cho thấy vỏ bọc PVC tiêu chuẩn bị xuyên thủng bởi một Kim thép 2 mm với lực dưới 50N – nằm trong lực cắn của loài gặm nhấm thông thường. Quy trình từng bước để kiểm tra xem dây điện có vỏ bọc hiện có có an toàn không Kiểm tra định kỳ tránh những thất bại không mong muốn. Thực hiện theo danh sách kiểm tra thực tế này bằng cách sử dụng thiết bị kiểm tra điện cơ bản. Ghi lại các giá trị để so sánh giữa các năm. Kiểm tra trực quan: Kiểm tra các vết nứt, đổi màu hoặc sưng tấy ở lớp vỏ bên ngoài. Sự sưng tấy cho thấy sự di chuyển của chất làm dẻo hoặc quá nóng – thay thế ngay lập tức nếu độ phồng quá mức 15% đường kính ban đầu . Kiểm tra điện trở cách điện: Sử dụng máy đo điện áp DC 500V, đo giữa các dây dẫn và giữa từng dây dẫn với đất. Một dây bọc khỏe mạnh sẽ hiển thị lớn hơn 100 MΩ . Giá trị bên dưới 1 MΩ yêu cầu thay thế ngay lập tức. Tính liên tục của lõi trái đất: Đo điện trở từ dây dẫn đất ở đầu này đến đầu kia. Đối với chiều dài 30m của trái đất 1,5 mm², hãy mong đợi ít hơn 0,4 Ω . Giá trị cao hơn cho thấy các kết nối lỏng lẻo hoặc các sợi bị ăn mòn. Kiểm tra tính toàn vẹn của vỏ bọc: Quấn chặt cáp bằng băng tự dính và ngâm phần đã dán băng vào nước đồng thời đo điện trở cách điện. Bất kỳ điểm nào bên dưới 50MΩ sau 5 phút xác nhận các vết nứt nhỏ trên vỏ bọc. Thực hiện chu trình kiểm tra này mỗi 5 năm đối với công trình dân dụng và hàng năm đối với môi trường công nghiệp hoặc ẩm ướt. Tuân theo lịch trình này có thể kéo dài tuổi thọ an toàn hiệu quả của hệ thống dây điện có vỏ bọc từ 25-30 năm thông thường lên hơn 45 năm . Kết luận: Dây có vỏ bọc vẫn là giải pháp nâng cấp an toàn tiết kiệm chi phí nhất cho mọi hệ thống điện Dữ liệu từ các yêu cầu bồi thường bảo hiểm và điều tra hỏa hoạn cho thấy một cách nhất quán rằng các tài sản được nối dây hoàn toàn bằng cáp có vỏ bọc tuân thủ có Giảm 60% sự cố cháy nổ do điện trên 1.000 lượt cài đặt so với những người sử dụng hệ thống có thể chạy lại hoặc không có vỏ bọc cũ hơn. Chi phí trả trước bổ sung (thường 0,20 USD đến 0,50 USD mỗi mét nhiều hơn dây cách điện đơn cơ bản) được thu hồi trong vòng hai năm nhờ giảm lao động lắp đặt và giảm yêu cầu về ống dẫn. Đối với bất kỳ công trình xây dựng hoặc cải tạo mới nào, việc chỉ định dây có vỏ bọc bằng vật liệu vỏ thích hợp và kích thước dây dẫn chính xác là hành động trực tiếp, có thể đo lường được nhằm hướng tới cơ sở hạ tầng điện an toàn hơn và bền hơn.

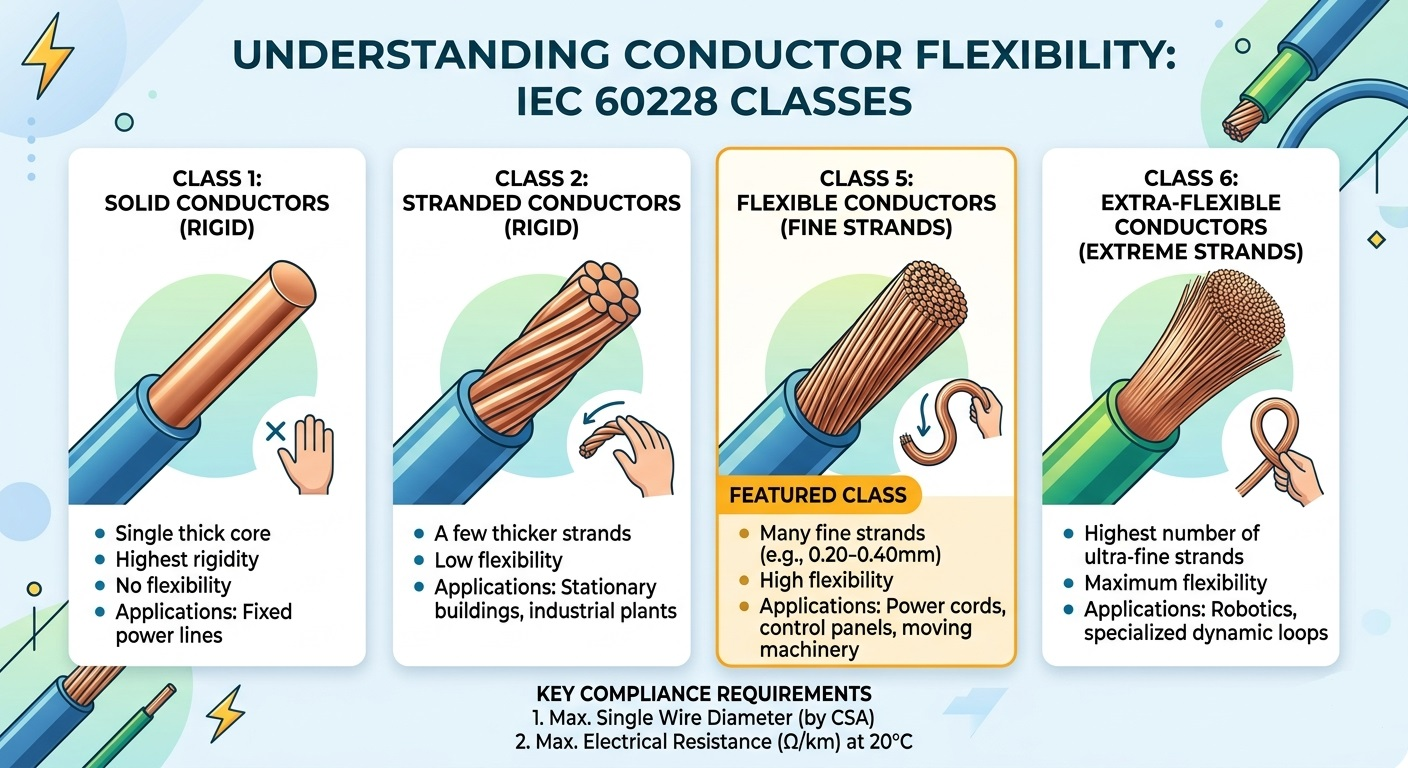

Điểm mấu chốt: Dây dẫn loại 5, được xác định theo tiêu chuẩn IEC 60228, là dây dẫn mềm sợi mịn được sử dụng trong dây dẫn mở rộng, bảng điều khiển và các ứng dụng công nghiệp. Hướng dẫn này bao gồm các thông số kỹ thuật, so sánh với Loại 2 và cách chọn dây dẫn phù hợp cho dự án của bạn. Trong thế giới kỹ thuật điện và sản xuất cáp, “tính linh hoạt” không chỉ là đặc điểm vật lý — nó là một phạm trù kỹ thuật được xác định nghiêm ngặt. Nếu bạn đã từng sử dụng cáp nguồn cứng và dây điều khiển dẻo, dễ uốn thì bạn đã trực tiếp trải nghiệm sự khác biệt giữa các loại dây dẫn. Hầu hết các thông số kỹ thuật này được điều chỉnh bởi tiêu chuẩn quốc tế IEC 60228 . Hướng dẫn này đi sâu vào Dây dẫn loại 5 — tiêu chuẩn ngành cho các ứng dụng linh hoạt — bao gồm các yêu cầu xây dựng, giới hạn về điện và các trường hợp sử dụng trong thế giới thực. Tìm hiểu Khung phân loại dây dẫn IEC 60228 IEC 60228 (và tiêu chuẩn BS EN 60228 tương đương của Anh) phân loại dây dẫn thành bốn loại chính dựa trên kết cấu và tính linh hoạt. Hiểu được Lớp 5 nằm ở đâu trong hệ thống phân cấp này là điều cần thiết để lựa chọn sản phẩm chính xác: lớp học Loại Mô tả Lớp 1 Rắn (Cứng) Dây đơn; được sử dụng để lắp đặt cố định, cố định, nơi không có chuyển động xảy ra. Lớp 2 Bị mắc kẹt (Cứng nhắc) Nhiều dây dày hơn; tiêu chuẩn cho hệ thống dây điện trong nhà và lưới điện trong hệ thống lắp đặt cố định. Lớp 5 Linh hoạt (Sợi mịn) Nhiều sợi dây đồng mịn bện vào nhau; được thiết kế để uốn cong và di chuyển thường xuyên. lớp 6 Siêu linh hoạt (Sợi tốt nhất) Các sợi thậm chí còn mịn hơn Loại 5; được sử dụng trong các ứng dụng rất năng động đòi hỏi sự linh hoạt tối đa. Điều gì tạo nên một dây dẫn "loại 5"? Thông số kỹ thuật Dây dẫn Loại 5 bao gồm nhiều dây đồng mịn được nối với nhau để đạt được độ linh hoạt. Trái ngược với các giả định thông thường, IEC 60228 không không quy định chặt chẽ tổng số sợi. Thay vào đó, tiêu chuẩn bắt buộc phải tuân thủ hai số liệu chính: 1. Đường kính tối đa của từng dây riêng lẻ Để đảm bảo dây dẫn vẫn thực sự linh hoạt, IEC 60228 đặt ra giới hạn trên nghiêm ngặt về đường kính của từng sợi riêng lẻ. Các sợi mỏng hơn uốn cong dễ dàng hơn, giảm độ mỏi kim loại trong các chu kỳ uốn lặp đi lặp lại. Các ví dụ đại diện từ tiêu chuẩn bao gồm: Dây dẫn 75 mm2 → đường kính dây riêng lẻ tối đa: 0,21 mm Dây dẫn 5 mm2 → đường kính dây riêng lẻ tối đa: 0,26 mm Dây dẫn 10 mm2 → đường kính dây riêng lẻ tối đa: 0,41 mm Dây dẫn 35 mm2 → đường kính dây riêng lẻ tối đa: 0,41 mm 2. Điện trở tối đa ở 20°C Điện trở là tiêu chí xác định hiệu suất. Tổng điện trở của dây dẫn Loại 5 hoàn chỉnh không được vượt quá các giá trị được chỉ định trong bảng điện trở IEC 60228, được đo ở 20°C. Quy tắc này cho phép nhà sản xuất linh hoạt trong thiết kế: nếu nhà sản xuất sử dụng dây 0,20 mm thay vì mức tối đa 0,21 mm thì điều đó có thể chấp nhận được - miễn là dây dẫn thành phẩm vẫn đáp ứng giới hạn điện trở. Phương pháp tiếp cận hai thông số này (điện trở đường kính dây) đảm bảo dây dẫn Loại 5 vừa linh hoạt về mặt vật lý vừa tiết kiệm điện mà không yêu cầu quá cao về quy trình sản xuất. Dây dẫn loại 5 và dây dẫn loại 2: Sự khác biệt cốt lõi Các kỹ sư điện thường xuyên phải lựa chọn giữa dây dẫn Loại 2 và Loại 5. Quyết định tùy thuộc vào việc cáp sẽ được cài đặt cố định hay ứng dụng di động/linh hoạt. Đây là một so sánh trực tiếp: tính năng lớp học 2 (Stranded, Fixed) lớp học 5 (Flexible) Xây dựng Ít dây hơn, dày hơn Nhiều dây mảnh Tính linh hoạt Thấp - thích hợp cho hệ thống dây điện cố định Cao - thích hợp cho việc di chuyển Ứng dụng điển hình Hệ thống dây điện trong nhà, lưới điện Dây dẫn mở rộng, bảng điều khiển Phương pháp chấm dứt Vấu hoặc ốc vít đơn giản Ferrules được đề xuất Chống mỏi kim loại Thấp (không được thiết kế để uốn cong) Cao (được thiết kế để uốn lặp đi lặp lại) Chi phí Nói chung là thấp hơn Cao hơn một chút do quá trình mắc kẹt tốt Các ứng dụng chính của dây dẫn IEC 60228 loại 5 Bởi vì dây dẫn Loại 5 có thể chịu được độ rung vừa phải và uốn cong nhiều lần mà không bị gãy nên chúng được chỉ định cho nhiều ngành công nghiệp: Dây linh hoạt & Dây nối dài: Các thiết bị gia dụng, dụng cụ điện và thiết bị cầm tay trong đó cáp phải được cuộn, tháo và định vị lại thường xuyên. Bảng điều khiển công nghiệp: Việc định tuyến chặt chẽ quanh các góc và xuyên qua các ống dẫn cáp yêu cầu bán kính uốn cong chỉ có thể đạt được với các dây dẫn sợi mảnh. Bộ dây điện ô tô: Độ rung động cơ liên tục và chu kỳ nhiệt độ yêu cầu dây dẫn chống mỏi kim loại trong suốt thời gian sử dụng của xe. Lắp đặt trên biển & ngoài khơi: Chuyển động liên tục do sóng, kết hợp với không gian hạn chế, khiến Loại 5 trở thành lựa chọn ưu tiên để phân phối điện trên tàu. Robot & Tự động hóa: Cánh tay robot có khớp nối yêu cầu dây cáp uốn cong hàng nghìn lần mỗi ngày mà không bị hỏng — Loại 5 đáp ứng thách thức này đối với các ứng dụng có độ uốn vừa phải (Loại 6 dành cho độ uốn cao). Tại sao việc chỉ định IEC 60228 Loại 5 lại quan trọng cho dự án của bạn Việc chọn loại cáp được tiếp thị là "linh hoạt" mà không tham khảo tiêu chuẩn được công nhận như IEC 60228 Loại 5 sẽ gây ra rủi ro đáng kể. Việc tuân thủ tiêu chuẩn này cung cấp ba đảm bảo cụ thể: An toàn: Giới hạn điện trở đảm bảo dây dẫn không quá nóng dưới dòng điện định mức, ngăn ngừa sự suy giảm cách điện và nguy cơ cháy nổ tiềm ẩn. Khả năng tương thích: Đường kính dây tối đa được tiêu chuẩn hóa đảm bảo dây dẫn vừa khít với các vấu, ống nối và khối đầu cuối tiêu chuẩn mà không cần sửa đổi. Tuổi thọ cao: Bện sợi mịn giúp ngăn ngừa hiện tượng mỏi kim loại trong quá trình uốn lặp đi lặp lại, kéo dài đáng kể tuổi thọ sử dụng của cáp so với các giải pháp thay thế không tuân thủ. Khi tìm nguồn cung ứng cáp quốc tế, chứng nhận IEC 60228 cũng đơn giản hóa việc phê duyệt theo quy định vì tiêu chuẩn này được áp dụng hoặc công nhận ở EU (BS EN 60228), Úc (AS/NZS 1125) và nhiều thị trường khác. Câu hỏi thường gặp về dây dẫn loại 5 Class 5 có giống như cáp mềm không? Không chính xác. "Cáp mềm" là một thuật ngữ thương mại rộng rãi. Loại 5 là phân loại dây dẫn cụ thể theo tiêu chuẩn IEC 60228 với các yêu cầu kỹ thuật có thể đo lường được. Cáp có thể được bán trên thị trường dưới dạng linh hoạt mà không cần đáp ứng thông số kỹ thuật Loại 5. Dây dẫn loại 5 có thể sử dụng ngoài trời được không? Loại 5 chỉ đề cập đến kết cấu dây dẫn chứ không đề cập đến xếp hạng tổng thể của cáp. Việc cáp có phù hợp để sử dụng ngoài trời hay không phụ thuộc vào vật liệu cách điện và vỏ bọc (ví dụ: PVC chống tia cực tím, XLPE). Luôn kiểm tra thông số kỹ thuật hoàn chỉnh của cáp, không chỉ loại dây dẫn. Sự khác biệt giữa Lớp 5 và Lớp 6 là gì? Cả hai đều là lớp dây dẫn linh hoạt. Loại 6 thậm chí còn sử dụng các sợi mịn hơn, dẫn đến độ linh hoạt cao hơn và bán kính uốn tối thiểu chặt hơn. Loại 6 được chỉ định cho các ứng dụng có tính năng động cao chẳng hạn như uốn liên tục trong dây chuyền kéo, trong khi Loại 5 bao gồm các trường hợp có độ uốn vừa phải. Cần trợ giúp để chọn dây dẫn phù hợp cho ứng dụng của bạn? Đội ngũ kỹ thuật của chúng tôi chuyên về dây dẫn và cáp tuân thủ IEC 60228 cho các ứng dụng công nghiệp, hàng hải, ô tô và thương mại. Cho dù dự án của bạn liên quan đến môi trường có độ rung cao hay lắp đặt cố định tiêu chuẩn, chúng tôi đều cung cấp thông số kỹ thuật chi tiết và báo giá cạnh tranh. Liên hệ với chúng tôi ngay hôm nay để thảo luận về các yêu cầu dự án của bạn.

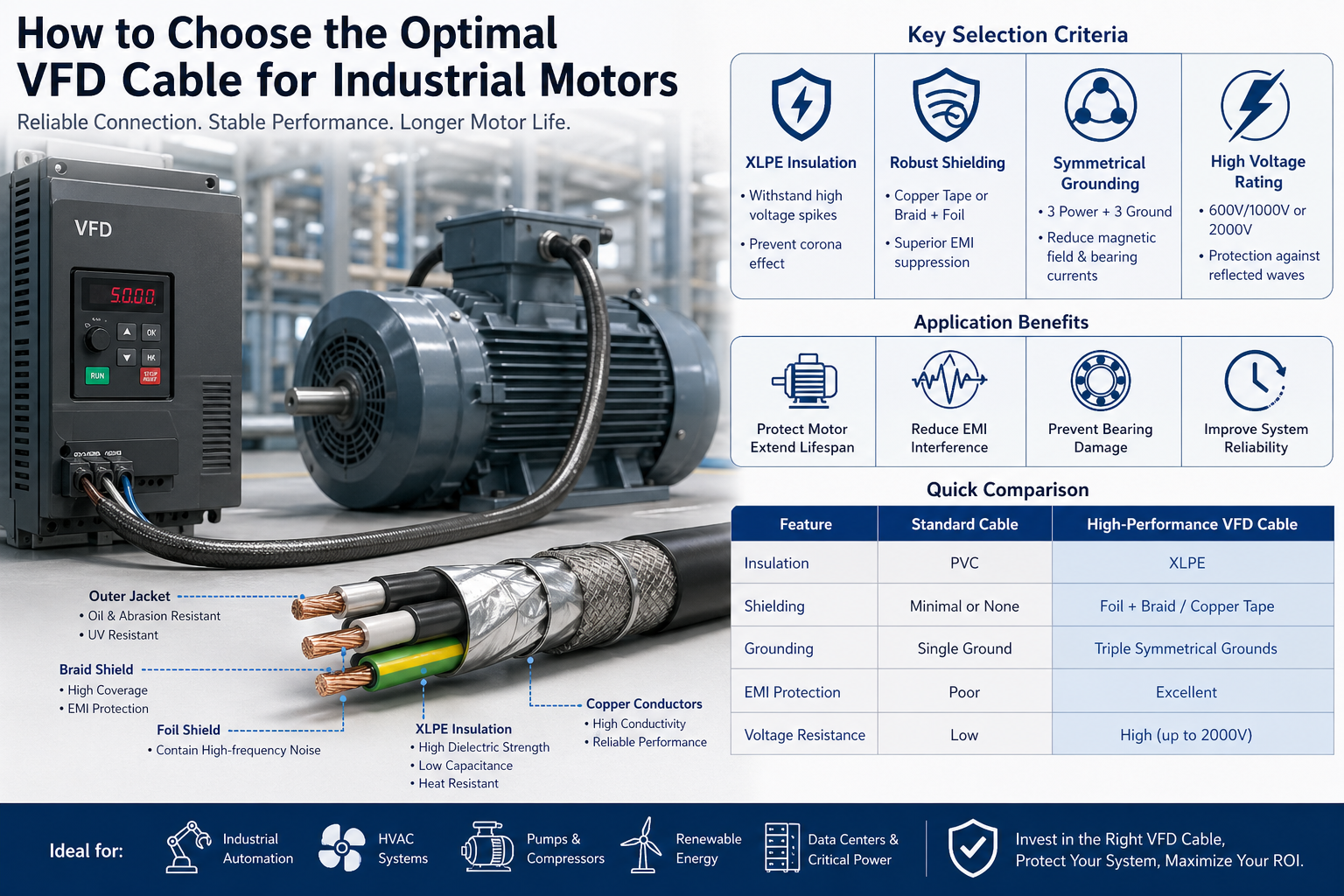

Trong các hệ thống công nghiệp hiện đại, kết nối giữa Biến tần (VFD) và động cơ điện là một trong những môi trường có tính xâm thực điện cao nhất. Tần số chuyển mạch cao, xung điện áp và nhiễu điện từ (EMI) gây áp lực cực lớn lên dây cáp. Việc chọn cáp không phù hợp không chỉ là một sai sót nhỏ trong thiết kế—nó có thể dẫn đến: Lỗi cách điện động cơ sớm Hư hỏng vòng bi do dòng điện đi lạc gây ra Tăng nhiễu điện từ (EMI) Thời gian ngừng hoạt động ngoài kế hoạch và chi phí bảo trì Do đó, cáp VFD được thiết kế phù hợp rất quan trọng đối với độ tin cậy, an toàn và hiệu suất lâu dài của hệ thống. 1. Tìm hiểu môi trường vận hành VFD Không giống như các bộ nguồn truyền thống, VFD sử dụng Điều chế độ rộng xung (PWM) để điều khiển tốc độ động cơ. Điều này tạo ra dạng sóng không hình sin với: dv/dt cao (tốc độ thay đổi điện áp) Quá điện áp sóng phản xạ (đặc biệt khi chạy cáp dài) Điện áp chế độ chung và dòng điện tuần hoàn Tại sao cáp tiêu chuẩn không thành công Các loại cáp thông dụng như THHN hoặc dây cách điện PVC cơ bản không được thiết kế cho những điều kiện này. Theo thời gian, họ có thể gặp phải: Suy giảm khả năng cách nhiệt do phóng điện corona Tích tụ nhiệt quá mức Rò rỉ EMI ảnh hưởng đến thiết bị gần đó Kết quả: Giảm tuổi thọ động cơ và hiệu suất hệ thống không ổn định. 2. Tiêu chí lựa chọn chính cho cáp VFD A. Loại cách điện: XLPE để ổn định tần số cao Hệ thống cách nhiệt là tuyến phòng thủ đầu tiên chống lại ứng suất điện. Khuyến nghị: Polyethylene liên kết ngang (XLPE) Ưu điểm kỹ thuật: Độ bền điện môi cao để chịu được điện áp tăng vọt Mất điện môi và điện dung thấp Định mức nhiệt vượt trội (thường là 90°C–125°C) Khả năng chống phóng điện hào quang mạnh mẽ So với PVC, XLPE cải thiện đáng kể tuổi thọ cách điện trong môi trường tần số cao. B. Tấm chắn nâng cao để kiểm soát EMI Loại bỏ EMI là một trong những yêu cầu quan trọng nhất trong các ứng dụng VFD. Nếu không được che chắn thích hợp, nhiễu điện từ có thể: Can thiệp vào PLC, cảm biến và hệ thống truyền thông Gây ra tín hiệu sai và lỗi vận hành Tăng rủi ro tuân thủ trong môi trường được quản lý Cấu trúc che chắn được đề xuất: Lá chắn băng đồng Tuyệt vời để chứa tiếng ồn tần số cao Cung cấp đường nối đất trở kháng thấp lá chắn bện lá chắn Độ che phủ ≥85% Kết hợp tính linh hoạt với hiệu quả che chắn cao Chức năng chính: Một tấm chắn được thiết kế tốt đảm bảo rằng dòng điện ở chế độ chung quay trở lại qua cáp , thay vì làm hỏng vòng bi động cơ. C. Thiết kế nối đất đối xứng Hình dạng cáp ảnh hưởng trực tiếp đến hiệu suất điện. Cấu hình thực hành tốt nhất: dây dẫn 3 pha 3 dây dẫn đất được bố trí đối xứng Lợi ích hiệu suất: Giảm phát xạ trường điện từ Cân bằng phân phối dòng điện mặt đất Giảm thiểu điện áp trục và dòng điện mang Thiết kế này đặc biệt quan trọng trong động cơ công suất trung bình và cao . D. Đánh giá điện áp và bảo vệ sóng phản xạ Do hiện tượng sóng phản xạ, điện áp đỉnh ở các đầu cực động cơ có thể đạt tới 2–3 lần điện áp danh định . Xếp hạng được đề xuất: 600V/1000V cho hệ thống công nghiệp tiêu chuẩn 2000V cho: Chạy cáp dài Ổ đĩa tần số chuyển mạch cao Ứng dụng quan trọng Cái nhìn sâu sắc về kỹ thuật: Hệ thống cách điện có điện áp cao hơn mang lại giới hạn an toàn giúp giảm đáng kể nguy cơ hỏng hóc. 3. Cân nhắc về kích thước cáp và lắp đặt Quản lý cường độ và nhiệt Kích thước dây dẫn chính xác phải xem xét: Ampe đầy tải động cơ (FLA) Nhiệt độ môi trường xung quanh Phương pháp lắp đặt (khay, ống dẫn, không khí mở) Hệ số phân nhóm và suy giảm cáp Kích thước không đúng có thể dẫn đến quá nhiệt và giảm tuổi thọ cáp. Tính linh hoạt và hiệu suất cơ học Trong môi trường năng động, chẳng hạn như: Người máy Dây chuyền sản xuất tự động Máy móc di chuyển Sử dụng cáp VFD có độ linh hoạt cao được thiết kế cho các chu kỳ chuyển động và uốn cong liên tục. Kháng môi trường Môi trường công nghiệp có thể khắc nghiệt và không thể đoán trước. Chất liệu áo khoác được đề xuất: TPE (Chất đàn hồi nhiệt dẻo): Khả năng chống dầu, mài mòn và hóa chất tuyệt vời Lý tưởng cho môi trường công nghiệp và khắc nghiệt PVC chuyên dụng: Tiết kiệm chi phí Thích hợp cho các ứng dụng công nghiệp nói chung Các yếu tố bảo vệ bổ sung: Khả năng chống tia cực tím (lắp đặt ngoài trời) Bảo vệ chống ẩm và nước xâm nhập Khả năng chống chất làm mát và hóa chất công nghiệp 4. Tuân thủ và Tiêu chuẩn (Quan trọng đối với các Dự án Toàn cầu) Khi lựa chọn cáp VFD cho các dự án quốc tế, việc tuân thủ là điều cần thiết. Các tiêu chuẩn chung cần xem xét: UL (Bắc Mỹ) Tiêu chuẩn IEC/EN (Châu Âu) RoHS và REACH (tuân thủ môi trường) Việc lựa chọn cáp phù hợp đảm bảo: Phê duyệt dự án dễ dàng hơn Giảm rủi ro pháp lý và hoạt động Khả năng tương thích với thị trường toàn cầu 5. So sánh nhanh: Cáp tiêu chuẩn và cáp VFD tính năng Cáp tiêu chuẩn Cáp VFD hiệu suất cao cách nhiệt PVC XLPE Che chắn Tối thiểu / Không có Lá bện / băng đồng Nối đất Độc thân Đa mặt đất đối xứng Kiểm soát EMI Nghèo Tuyệt vời Điện trở Thấp Cao (lên đến 2000V) 6. Kịch bản ứng dụng Cáp VFD hiệu suất cao được sử dụng rộng rãi trong: Hệ thống tự động hóa công nghiệp Hệ thống HVAC với bộ truyền động tốc độ thay đổi Hệ thống bơm và máy nén Trung tâm dữ liệu và hệ thống điện quan trọng Hệ thống năng lượng tái tạo (gió, mặt trời) Mỗi môi trường này đều yêu cầu truyền tải điện ổn định, ít tiếng ồn và độ tin cậy cao . 7. Kết luận: Một khoản đầu tư chiến lược, không chỉ là một thành phần Việc chọn cáp VFD phù hợp không chỉ đơn giản là quyết định về thông số kỹ thuật mà còn là sự đầu tư dài hạn vào độ tin cậy của hệ thống. Mặc dù cáp VFD hiệu suất cao có thể có chi phí ban đầu cao hơn nhưng chúng mang lại: Giảm thời gian bảo trì và ngừng hoạt động Kéo dài tuổi thọ động cơ và thiết bị Cải thiện khả năng tương thích điện từ (EMC) Tổng chi phí sở hữu (TCO) thấp hơn Cái nhìn sâu sắc cuối cùng: Cáp VFD được lựa chọn tốt sẽ hoạt động như một hàng rào bảo vệ giữa ổ đĩa và động cơ của bạn, đảm bảo hoạt động hiệu quả, ổn định và không bị nhiễu trong toàn bộ vòng đời hệ thống.

Đặt cáp điều khiển và cáp nguồn cạnh nhau, chúng trông gần như giống hệt nhau. Áo khoác ngoài giống nhau, đường kính tương tự, trọng lượng tương đương. Nhưng nối chúng không đúng cách sẽ gây ra nhiều hậu quả từ trình tự tự động hóa không thành công cho đến các mối nguy hiểm nghiêm trọng về điện. Sự khác biệt giữa hai loại cáp này không phải ở khía cạnh thẩm mỹ mà là ở cơ bản. Thực ra chúng dùng để làm gì Dây cáp điện có một nhiệm vụ: truyền năng lượng điện từ nguồn tới tải. Cho dù đó là cấp nguồn cho động cơ, cung cấp máy biến áp hay phân phối dòng điện qua tòa nhà, cáp nguồn vẫn là ống dẫn lực điện thô. Nó mang dòng điện cao trên khoảng cách xa và thiết kế của nó phản ánh nhu cầu đó. Cáp điều khiển có chức năng hoàn toàn khác. Nó truyền tín hiệu—lệnh, phản hồi, đo lường—giữa hệ thống điều khiển và các thiết bị mà nó quản lý. Hãy nghĩ đến việc PLC gửi lệnh đóng/mở tới van điện từ hoặc cảm biến báo cáo nhiệt độ trở lại bảng giám sát. Hiện tại là tối thiểu; độ chính xác là tất cả. Trong thực tế, cả hai loại cáp thường chạy qua cùng một ống dẫn hoặc khay cáp. Cáp nguồn cung cấp năng lượng cho động cơ; cáp điều khiển cho biết khi nào bắt đầu và dừng. Chúng bổ sung cho nhau, không thể thay thế cho nhau. Chúng được xây dựng khác nhau như thế nào Đánh giá điện áp là sự khác biệt về cấu trúc ngay lập tức nhất. Cáp điện có định mức từ 0,6/1kV trở lên—loại trung thế đạt tới 10kV, 35kV và cao hơn nữa, được điều chỉnh bởi các tiêu chuẩn như IEC 60502 đối với cáp cách điện dạng đùn. Cáp điều khiển hoạt động ở dải điện áp thấp hơn nhiều: thường là 300/450V đến 450/750V, vì việc truyền tín hiệu không yêu cầu cơ sở hạ tầng điện áp cao. Tiết diện dây dẫn và số lõi kể phần còn lại của câu chuyện. Cáp nguồn ưu tiên khả năng mang dòng điện nên dây dẫn có kích thước lớn—thường là 16mm2, 50mm2, 120mm2 hoặc lớn hơn, bằng đồng hoặc nhôm. Số lượng lõi vẫn ở mức thấp: 1 đến 5 lõi trên mỗi cáp là tiêu chuẩn. Cáp điều khiển đảo ngược hoàn toàn logic này. Dây dẫn có kích thước nhỏ (0,5mm² đến 10mm²), nhưng số lượng lõi lại cao—từ 2 lõi đến 61 lõi trong một cáp—vì mạch điều khiển phức tạp cần nhiều đường dẫn tín hiệu độc lập được bó lại một cách hiệu quả. Cách nhiệt và vỏ bọc theo cùng một khuôn mẫu. Cáp điện yêu cầu lớp vỏ dày và chắc chắn để chịu được điện áp cao, ứng suất cơ học, nhiệt và độ ẩm. Cáp điều khiển sử dụng lớp cách điện PVC hoặc XLPE nhẹ hơn, đủ cho tín hiệu điện áp thấp. Khi cả hai loại cáp dùng chung môi trường công nghiệp, vỏ của cáp nguồn sẽ nặng hơn đáng kể. Che chắn là tùy chọn trên cáp nguồn nhưng thường rất quan trọng trên cáp điều khiển. Trong môi trường có nhiễu điện từ mạnh—gần động cơ lớn, bộ điều khiển tần số thay đổi hoặc thiết bị chuyển mạch—cáp điều khiển không được che chắn sẽ thu được tiếng ồn làm hỏng tín hiệu. Một băng đồng hoặc tấm chắn bện xung quanh cáp điều khiển sẽ ngăn chặn hiện tượng nhiễu này và duy trì tính toàn vẹn của tín hiệu. Mã màu cũng khác nhau. Lõi cáp nguồn sử dụng các màu pha tiêu chuẩn (nâu, đen, xám cho pha; xanh dương cho trung tính; xanh/vàng cho đất) để hỗ trợ lắp đặt và bảo trì an toàn. Lõi cáp điều khiển thường có màu đen với các ký hiệu số màu trắng, vì việc nhận dạng từng mạch riêng lẻ quan trọng hơn quy ước pha. Nơi mỗi cáp thuộc về Dây cáp điện hoạt động ở bất cứ nơi nào năng lượng điện cần di chuyển trên quy mô lớn. Mạng lưới phân phối ngầm, đường dây truyền tải trên cao, nguồn cấp dữ liệu cho máy móc công nghiệp và đường dây điện của tòa nhà đều dựa vào cáp điện. Đối với hệ thống dây điện và phân phối của cơ sở, cáp điện hạ thế dùng cho xây dựng và phân phối công nghiệp xử lý phần lớn tải trọng thương mại và công nghiệp nhẹ. Đối với cơ sở hạ tầng lưới điện, trạm biến áp và kết nối tiện ích, cáp điện trung thế dùng cho lưới điện và trạm biến áp mang điện ở mức điện áp cần thiết để truyền tải đường dài hiệu quả. Cáp điều khiển là xương sống của mọi quy trình tự động. Dây chuyền lắp ráp ô tô, hệ thống DCS của nhà máy hóa chất, hệ thống quản lý tòa nhà (HVAC, chiếu sáng, kiểm soát truy cập), tín hiệu đường sắt và mạch rơle bảo vệ nhà máy điện đều phụ thuộc vào cáp điều khiển để truyền tín hiệu giúp vận hành đồng bộ và an toàn. Cáp điều khiển cho hệ thống dây điện và thiết bị tự động hóa công nghiệp được thiết kế đặc biệt để đáp ứng nhu cầu về độ chính xác và tính linh hoạt của các môi trường này. So sánh tham khảo nhanh Sự khác biệt chính về cấu trúc và chức năng giữa cáp nguồn và cáp điều khiển tham số Cáp điện Cáp điều khiển Chức năng chính Truyền năng lượng điện Truyền tín hiệu/dữ liệu điều khiển Đánh giá điện áp 0,6/1kV trở lên (lên đến 500kV) 300/450V – 450/750V Mặt cắt dây dẫn Lớn (16mm2 – 500mm2 ) Nhỏ (0,5 mm 2 – 10 mm 2) Số lượng lõi 1 – 5 lõi 2 – 61 lõi Độ dày cách nhiệt Dày (điện áp cao định mức) Bật lửa (định mức điện áp thấp) Che chắn Hiếm khi được yêu cầu Thường được yêu cầu (môi trường EMI) Mã màu cốt lõi Màu sắc pha (nâu / đen / xám) Màu đen đánh số màu trắng Vật liệu dẫn điện Đồng hoặc nhôm Đồng (tiêu chuẩn) Làm thế nào để chọn đúng Ba câu hỏi giải quyết hầu hết các quyết định lựa chọn. Đầu tiên: cáp mang theo cái gì? Nếu nó cung cấp dòng điện để cấp nguồn cho tải—động cơ, mạch chiếu sáng, thiết bị HVAC—thì đó là ứng dụng cáp nguồn. Nếu nó mang lệnh, phép đo hoặc tín hiệu phản hồi thì đó là ứng dụng cáp điều khiển. Thứ hai: hệ thống hoạt động ở điện áp nào? Các hệ thống chạy trên 1kV yêu cầu cáp nguồn có định mức tương ứng. Các mạch tín hiệu và điều khiển chạy ở điện áp 24VDC, 120VAC hoặc 230VAC nằm trong phạm vi cáp điều khiển. Thứ ba: môi trường điện từ là gì Nếu cáp chạy gần thiết bị chuyển mạch công suất cao, bộ điều khiển tần số thay đổi hoặc động cơ lớn thì cần có cáp điều khiển có vỏ bọc để ngăn chặn sự suy giảm tín hiệu. Trong môi trường khắc nghiệt hoặc nhiệt độ cao, dây chống cháy và chịu nhiệt độ cao cung cấp sự bảo vệ bổ sung cho cả ứng dụng nguồn và điều khiển. Việc thay thế loại cáp này bằng loại cáp kia không bao giờ là giải pháp. Sử dụng cáp điều khiển trong ứng dụng nguồn có nguy cơ bị hỏng cách điện và cháy. Việc chạy cáp nguồn trong đó có cáp điều khiển sẽ gây lãng phí chi phí và không gian, đồng thời vẫn có thể gây nhiễu. Cáp phù hợp, có kích thước và chỉ định chính xác sẽ giúp hệ thống hoạt động an toàn và đáng tin cậy trong suốt thời gian sử dụng. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

Lựa chọn cáp nhôm trần phù hợp là một quyết định quan trọng đối với các kỹ sư, người quản lý dự án và nhóm mua sắm làm việc trên các hệ thống phân phối và truyền tải điện trên không. Lựa chọn sai lầm có thể ảnh hưởng đến độ tin cậy của lưới điện, tăng chi phí bảo trì hoặc tạo ra rủi ro về an toàn tại hiện trường. Hướng dẫn này trình bày các yếu tố kỹ thuật và môi trường quan trọng sẽ quyết định mọi lựa chọn cáp nhôm trần. Tại sao cáp nhôm trần là lựa chọn ưu tiên để truyền tải trên không Cáp nhôm trần đã được tin cậy trong việc truyền tải điện trên không ngoài trời trong hơn một thế kỷ và vì lý do chính đáng. So với đồng, nhôm dẫn điện ở tốc độ xấp xỉ 61% độ dẫn điện của đồng được đo theo Tiêu chuẩn Đồng được ủ Quốc tế (IACS). Mặc dù điều này có nghĩa là cần có diện tích mặt cắt ngang lớn hơn để mang cùng dòng điện, nhưng các đặc tính khác của nhôm khiến sự đánh đổi này trở nên đáng giá trong nhiều ứng dụng. Nhôm nặng khoảng 1/3 so với đồng, giúp giảm đáng kể tải trọng kết cấu lên tháp và cột, đồng thời cắt giảm chi phí lắp đặt trên các nhịp dài. Về mặt chi phí, cáp nhôm thường tiết kiệm vật liệu đáng kể so với dây dẫn bằng đồng tương đương - một lợi thế mang tính quyết định trong các dự án cơ sở hạ tầng lưới điện, nơi có thể cần hàng trăm hoặc hàng nghìn km dây dẫn. Để biết so sánh chi tiết của cả hai vật liệu về độ dẫn điện, trọng lượng, chi phí và độ an toàn, hãy xem dây đồng và nhôm . Khi ứng dụng có vấn đề về truyền tải trên cao ngoài trời và hiệu quả ngân sách, cáp nhôm trần luôn mang lại giá trị mạnh mẽ. Tìm hiểu các loại dây dẫn nhôm trần chính Không phải tất cả các loại cáp nhôm trần đều giống nhau. Có sẵn ba cấu hình chính, mỗi cấu hình được thiết kế cho các ưu tiên hiệu suất khác nhau. AAC (Tất cả dây dẫn bằng nhôm) được làm hoàn toàn từ các sợi nhôm cấp điện. Nó có độ dẫn điện tốt và tiết kiệm, khiến nó rất phù hợp cho các ứng dụng ngoài trời nói chung và các nhịp ngắn hơn trong đó độ bền kéo cao không phải là mối quan tâm chính. AAAC (Tất cả dây dẫn bằng hợp kim nhôm) được sản xuất từ các sợi hợp kim nhôm chứ không phải nhôm nguyên chất. Điều này mang lại khả năng chống ăn mòn vượt trội, khiến nó trở thành lựa chọn ưu tiên cho môi trường ẩm ướt, ven biển hoặc có tính ăn mòn hóa học. Cấu trúc hợp kim cũng cải thiện độ bền kéo so với AAC. ACSR (Thép dẫn điện bằng nhôm được gia cố) kết hợp lớp ngoài bằng nhôm với lõi thép. Lõi thép cung cấp độ bền kéo cao trong khi các sợi nhôm mang dòng điện. Cấu hình này là sự lựa chọn tiêu chuẩn cho việc lắp đặt nhịp dài và đường dây điện áp cao trên không, nơi yêu cầu tải cơ học. Nó kết hợp độ bền cao với độ dẫn điện tốt — sự cân bằng mà dây dẫn nhôm nguyên chất không thể đạt được một mình. Việc chọn đúng loại phụ thuộc vào độ dài nhịp, độ bền cơ học cần thiết, điều kiện môi trường địa phương và ngân sách. Đối với hầu hết các đường dây điện áp cao đường dài, ACSR là mặc định của ngành. Đối với môi trường ven biển hoặc ăn mòn, AAAC thường là lựa chọn tốt hơn. cho cáp treo trung thế và hạ thế các ứng dụng có nhịp ngắn hơn, AAC hoặc AAAC thường mang lại sự cân bằng hợp lý giữa chi phí và hiệu suất. Khả năng mang dòng điện và lựa chọn mặt cắt ngang Cường độ dòng điện - khả năng mang dòng điện của dây dẫn - là con số đầu tiên được xác định khi chỉ định bất kỳ cáp nhôm trần nào. Việc chọn dây dẫn có kích thước nhỏ sẽ tạo ra sự tích tụ nhiệt nguy hiểm; quá khổ làm tăng chi phí một cách không cần thiết. Độ khuếch đại phụ thuộc vào nhiều biến số: diện tích mặt cắt ngang của dây dẫn, nhiệt độ môi trường, bức xạ mặt trời, tốc độ gió và cấu hình lắp đặt. Trong thiết kế đường dây trên không, các kỹ sư cũng tính đến nhiệt độ vận hành tối đa cho phép của dây dẫn, nhiệt độ này ảnh hưởng đến cả tuổi thọ của dây dẫn và hiện tượng võng. Đối với dây dẫn trần trên cao ngoài trời, nên sử dụng phương pháp bảo toàn. Kích thước dây dẫn hơi quá lớn so với tải tối đa được tính toán mang lại giới hạn an toàn trước nhu cầu cao điểm, nhiệt độ môi trường xung quanh quá cao và mức tăng tải trong tương lai. Diện tích mặt cắt phải được chọn dựa trên sự kết hợp trong trường hợp xấu nhất giữa tải trọng và điều kiện môi trường dự kiến ​​trong suốt tuổi thọ thiết kế của cáp. Luôn kiểm tra các giá trị độ khuếch đại theo tiêu chuẩn quốc gia hoặc quốc tế hiện hành đối với loại dây dẫn cụ thể và phương pháp lắp đặt đang được sử dụng. Yêu cầu về độ bền cơ học và nhịp Trong thiết kế đường dây trên không, chỉ hiệu suất điện thôi là chưa đủ - dây dẫn còn phải xử lý các ứng suất cơ học của các nhịp dài, tải trọng gió, tải băng và sự giãn nở và co lại vì nhiệt qua nhiều năm sử dụng ngoài trời. Độ bền kéo của dây dẫn bằng nhôm trần xác định khoảng thời gian có thể được xâu chuỗi một cách an toàn giữa các cấu trúc hỗ trợ. Dây dẫn ACSR được thiết kế đặc biệt cho thách thức này: lõi thép chịu phần lớn tải trọng cơ học trong khi các sợi nhôm xử lý việc truyền dòng điện. Đối với các nhịp rất dài hoặc các khu vực chịu tải trọng gió hoặc băng lớn, ACSR thường là lựa chọn thích hợp duy nhất. Tính toán độ võng và lực căng phải được thực hiện cho mỗi nhịp trong thiết kế đường dây. Dây dẫn phải có đủ độ võng để duy trì trong giới hạn khoảng sáng gầm xe an toàn ở nhiệt độ tối đa (khi dây dẫn giãn ra và chùng xuống nhiều nhất), đồng thời duy trì độ căng thích hợp ở nhiệt độ tối thiểu (khi sự co lại làm tăng ứng suất cơ học). Ở những khu vực dễ bị rung do gió, bộ giảm chấn chống rung và lựa chọn dây dẫn thích hợp giúp ngăn ngừa hư hỏng do mỏi tại các điểm treo theo thời gian. Điều kiện môi trường và khả năng chống ăn mòn Môi trường lắp đặt ảnh hưởng đáng kể đến loại dây dẫn nhôm trần nào phù hợp. Nhôm tự nhiên tạo thành một lớp oxit mỏng trên bề mặt của nó, giúp bảo vệ cơ bản khỏi quá trình oxy hóa thêm. Tuy nhiên, sự bảo vệ này không đồng nhất trong mọi điều kiện môi trường. Đề xuất loại dây dẫn theo môi trường Môi trường Loại dây dẫn được đề xuất Lý do chính Nói chung nông thôn / nội địa ngoài trời AAC hoặc ACSR Tiết kiệm chi phí; tiếp xúc ăn mòn vừa phải Ven biển/độ ẩm cao AAAC Khả năng chống ăn mòn vượt trội từ thành phần hợp kim Khu công nghiệp (tiếp xúc với hóa chất) AAAC Hợp kim chống lại môi trường chứa đầy hóa chất và muối Truyền nhịp dài / tải cao ACSR Lõi thép cung cấp độ bền cơ học cần thiết Đấu nối nội bộ trạm biến áp AAC hoặc AAAC nhịp ngắn hơn; ưu tiên trọng lượng và chi phí Trong môi trường ven biển và công nghiệp, sự kết hợp giữa độ ẩm và các chất gây ô nhiễm trong không khí làm tăng tốc độ ăn mòn điện hóa. Dây dẫn AAAC, kết hợp với hợp kim nhôm thay vì các sợi nhôm nguyên chất, mang lại khả năng chống ăn mòn lâu dài tốt hơn đáng kể trong những điều kiện này và giảm nguy cơ xuống cấp dây dẫn mà cuối cùng có thể ảnh hưởng đến an toàn đường dây. Tuân thủ các tiêu chuẩn ngành Cáp nhôm trần dùng để truyền tải điện phải tuân thủ các tiêu chuẩn quốc tế hoặc quốc gia được công nhận. Các tiêu chuẩn này xác định các yêu cầu tối thiểu về độ tinh khiết của dây dẫn, cấu hình bện, tính chất cơ học, điện trở và quy trình thử nghiệm. Việc chỉ định và mua sắm dây dẫn đáp ứng các tiêu chuẩn này là cơ sở không thể thương lượng để vận hành lưới điện an toàn và đáng tin cậy. Các tiêu chuẩn được tham khảo rộng rãi nhất bao gồm IEC 61089 (dây dẫn tròn dùng cho đường dây trên không), ASTM B230 và B231 (dây dẫn bằng nhôm và hợp kim nhôm để sử dụng trên cao) và các tiêu chuẩn khu vực như GB/T 1179 được sử dụng ở Trung Quốc. Đối với mua sắm quốc tế, người mua nên chỉ rõ tiêu chuẩn nào được áp dụng ở quốc gia mục tiêu và yêu cầu bằng chứng tài liệu về việc tuân thủ từ nhà sản xuất. Chứng nhận của các hệ thống quản lý chất lượng được công nhận — chẳng hạn như ISO 9001 về chất lượng sản xuất và ISO 14001 về quản lý môi trường — mang lại thêm niềm tin vào tính nhất quán của các quy trình sản xuất. Các nhà sản xuất có uy tín cũng sẽ có chứng nhận dành riêng cho sản phẩm và có thể cung cấp các báo cáo thử nghiệm chứng minh sự tuân thủ tiêu chuẩn dây dẫn liên quan. Chấm dứt và kết nối an toàn Một trong những khía cạnh quan trọng nhất - và thường bị bỏ qua - của việc lựa chọn cáp nhôm trần là hệ thống đầu cuối. Bản thân cáp có thể được chỉ định chính xác, nhưng kết nối kém là nguyên nhân hàng đầu gây ra hiện tượng quá nhiệt, hồ quang và hỏng hóc sớm khi lắp đặt dây dẫn nhôm. Nhôm nở ra và co lại nhiều hơn đồng khi phản ứng với sự thay đổi nhiệt độ. Chu kỳ nhiệt này có thể dần dần nới lỏng các kết nối không được siết chặt đúng cách hoặc sử dụng phần cứng không tương thích. Theo thời gian, các kết nối lỏng lẻo sẽ làm tăng điện trở tiếp xúc, tạo ra nhiệt dư thừa và gây nguy cơ hỏa hoạn. Giải pháp là sử dụng các đầu nối, kẹp và phần cứng được xếp hạng riêng cho dây dẫn nhôm và áp dụng các giá trị mô-men xoắn lắp đặt chính xác theo quy định của nhà sản xuất phần cứng. Đối với các kết nối jumper và mối nối trong đường dây trên không, các đầu nối kiểu nén thường được ưa thích hơn vì chúng cung cấp tiếp xúc cơ học nhất quán trên toàn bộ mặt cắt ngang của dây dẫn. Tất cả phần cứng đầu cuối phải được kiểm tra trong quá trình lắp đặt và kiểm tra lại trong các chu kỳ bảo trì theo lịch trình, đặc biệt ở những khu vực chịu rung động hoặc có sự thay đổi nhiệt độ lớn hàng ngày. Việc lắp đặt cáp nhôm hiện đại, khi được thực hiện với các thành phần và quy trình phù hợp, có thể mang lại độ tin cậy lâu dài tương tự như cáp đồng. Điều quan trọng là đảm bảo rằng mọi yếu tố của quá trình lắp đặt — dây dẫn, phần cứng và tay nghề — đều phù hợp và tuân thủ quy tắc. Kết luận Việc lựa chọn cáp nhôm trần phù hợp đòi hỏi nhiều hơn là việc so sánh giá mỗi mét. Quyết định phải tính đến loại dây dẫn (AAC, AAAC hoặc ACSR), khả năng mang dòng yêu cầu, yêu cầu nhịp cơ học, mức độ tiếp xúc với môi trường, tiêu chuẩn áp dụng và khả năng tương thích của hệ thống đầu cuối. Mỗi yếu tố này ảnh hưởng trực tiếp đến độ an toàn, độ tin cậy và tổng chi phí vòng đời của việc lắp đặt. Đối với hầu hết các ứng dụng truyền tải trên không, ACSR vẫn là lựa chọn ưu tiên cho các nhịp dài và đường dây tải trọng cao, trong khi AAAC mang lại khả năng chống ăn mòn vượt trội trong môi trường ven biển hoặc môi trường có tính xâm thực hóa học. AAC cung cấp giải pháp kinh tế cho các nhịp ngắn hơn trong điều kiện ôn hòa. Trong mọi trường hợp, việc tuân thủ các tiêu chuẩn quốc tế và thực hành lắp đặt phù hợp là điều cần thiết để đạt được hiệu suất và độ an toàn mà ứng dụng yêu cầu. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }
